Как установить стиральную машину своими руками?



Содержание:

  1. СИЗ
  2. Инструменты
  3. Материалы
  4. Покупка необходимых материалов
  5. Уплотнение резьб
  6. Врезка тройника в канализацию
  7. Врезка тройника в полипропиленновую трубу
  8. Демонтаж транспортировочных болтов
  9. Установка стиральной машины по уровню
  10. Соединения шлангов
  11. Гидроиспытания
  12. Комментарии


Привет всем, кто желает сэкономить. В этой информативной статье речь пойдет о самостоятельной установке стиральной машины.

Да, кстати, а вы в курсе, что устанавливая стиралку сами, вы автоматом лишаетесь гарантии? Если вы читали до конца заводскую инструкцию, то наверно нашли строчки, которые гласят примерно следующее - монтаж стиральной машины должен производиться специализированной монтажной организацией

Я просто предупреждаю, конечно не всегда, когда возникает гарантийный случай, дилерская компания ссылается на этот факт, лишь бы не тратить свои средства на выполнение обязательств. Но на моей памяти 4 таких случая имели место быть.

Если Вас не пугает вышеизложенный факт или стиральная машина уже не на гарантии (б/у), то тогда моя статья о самостоятельной установке стиральной машины - для Вас.



Совет:

Если Вы проживаете в Екатеринбурге, то можете заказать установку и подключение стиральной машины в компании Мастеровой.

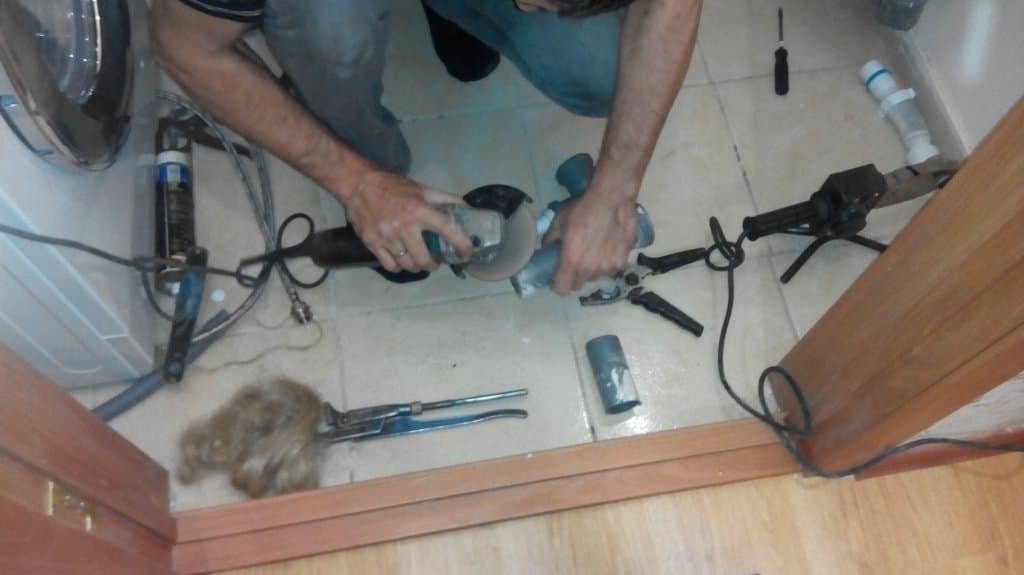

Средства индивидуальной защиты:


  • Защитные очки (при работе с болгаркой)
  • Перчатки обычные тряпочные (при работе с паяльником)

Какие инструменты необходимы?

  1. Газовый ключ №1.
  2. Разводной ключ (шведик).
  3. Паяльник для сварки полипропиленовых труб (если вы надумали врезать отдельный вывод для питания стиральной машинки в полипропиленновой магистрали). Берем в аренду в любом сантехническом магазине.
  4. Строительный уровень небольшой длины (лазерный уровень тоже подойдет).
  5. Болгарка с отрезным диском по металу (также вместо болгарки сгодится полотно по металлу и хороший напильник. Они нужны только при врезке в существующие магистрали, как в нашем варианте установки).
  6. Рулетка строительная.
  7. Ключ на 10 - мм (а также любой другой вариант - хоть головка с трещёткой), если установлены транспортировочные болты.


Вариант с металлопластиковой трубой:

  1. Ножницы для обрезки металлопластиковой трубы.
  2. Калибратор.
  3. Пресс клещи (Если вы привыкли все делать так как я - надежно, ну а если нет клещей, то можно и обычные цанги поставить (для работы необходимы газик и шведик, только покупайте хорошие фитинги таких фирм как - Comap; General Fiting; Frandelli. Valtec - говно (сегодня только менял всю обвязку радиаторов, не прошло и 2 лет как все побежало).


Без врезок в магистраль канализации и воды:

  1. Только ключи и уровень.

Материалы:

  1. Полипропиленовый тройник 20 - ый с наружней полдюймовой резьбой - 1 шт.
  2. Кран шаровый внутренняя резьба 1/2 - наружная резьба 3/4, если в магазине нет в наличии, то можно взять кран наружняя резьба 1/2 - наружняя резьба 1/2 и футорку (переход) внутренняя резьба 1/2 - наружная резьба 3/4. Почему не специальный кран для подсоединения стиралки, спросите вы. Отвечу, потому что эти краны весьма дохлые и через некоторое время (1 или 2 года), кран перестает перекрывать воду. А обычный шаровый работает хоть 10 лет(если конечно это Bugati).
  3. Если родной шланг короткий, то покупаем гибкую подводку (на моем опыте еще свежи воспоминания о длинном шланге 3,5 метра, который потек аж в 2 местах, поэтому я использую гибкую подводку или вообще подвожу к месту установки трубу)
  4. Тройник канализационный прямой диаметром 50 мм.
  5. Переход канализационный пластиковый (он виден на фотографиях, что будут ниже ) или резиновый переход диаметр 50 на диаметр 25. Если тройник 50,  к примеру с прямым выходом на 40, то соответственно переход 40 на 25. Бывает и 40 труба попадается. Самое главное - понять какой диаметр у магистрали. Определить можно хоть рулеткой, хоть линейкой.
  6. Гибкую подводку гайка - наружная резьба 1/2 и футорку 1/2 вр-3/4нр (можно конечно купить длинный шланг и не париться, но если хотите надежности - покупайте подводку).
  7. Необходимой длины шланг для слива.
  8. Лен, "Тангит Унилок, силикон или "Унипак". Кстати, есть в продажах маленькие наборчики в пакетике: Лен и специальная уплотнительная паста. О ленте фум не буду писать, потому - что ненадежное уплотнение.

Итак, приступаем:



  • Когда мы приехали с Саней (ученик) на этот заказ, клиент выдвинул требование - ребята, я не хочу, чтобы шланги были видны. Пространство между ванной и полом он планировал закрыть экраном. Так что задача была не из легких, но по душе (я сам не сторонник торчащих шлангов + люблю сложные моменты).

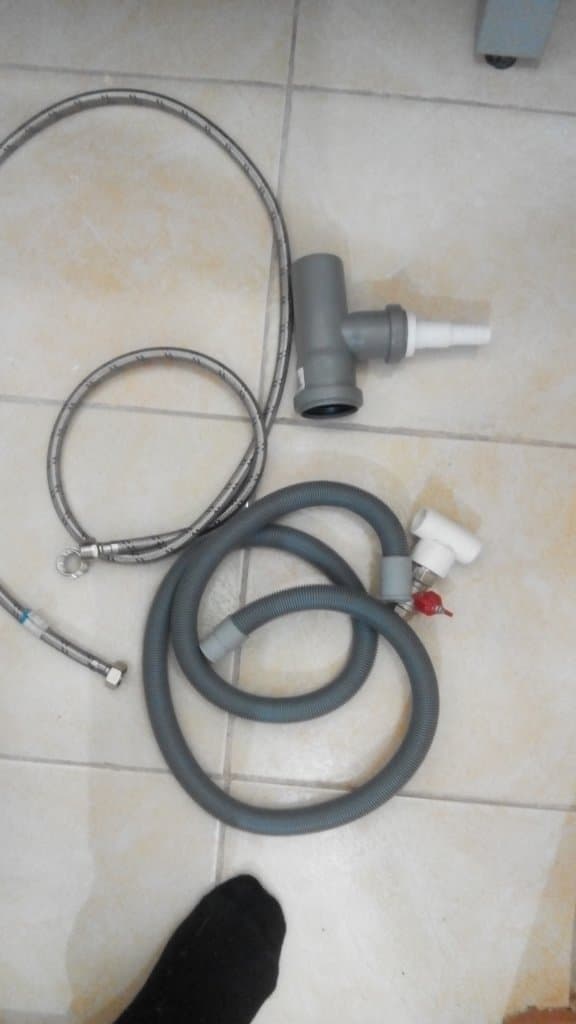

  • Пообщавшись с клиентом и согласовывая необходимые моменты по качеству материалов, мы поехали в магазин и купили все то, что на фотке.



  • Кстати специально для Вас сфотографировал специальный кран для подключения стиральной машины в магазине, который не стоит покупать даже, если Вам его бесплатно отдадут. Фирма "Арко" - вроде производится в Испании. В прошлом году я ездил на 2 аварии, связанные как раз с этими кранами, монтаж делала не наша фирма. В нашей конторе, где я работаю; они и металлопластик "Valtec" под запретом.

  • В продажах есть и другие. Определить качество можно по весу - лучший тот, что тяжелее. Заклинаю Вас, не экономьте 100 рублей. Купите чуть подороже. Экономия должна быть рациональной.

  • Но у всех кранов таких типов проблема одна - через некоторое время они перестают хорошо работать, если их не прокручивать раз в 2 месяца (вообще по идее, необходимо перекрывать каждый раз машину после стирки).

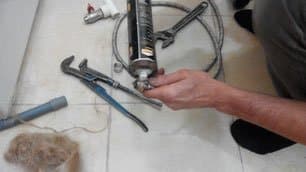

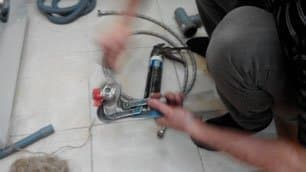

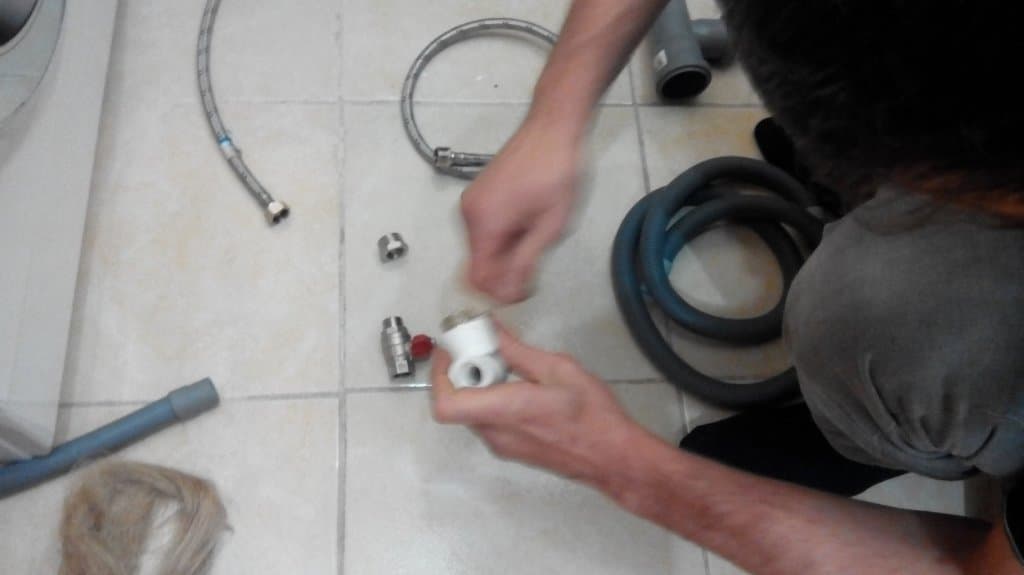

  • Начинаем паковать льном наружную резьбу полипропиленового тройника. Мотать нужно по часовой стрелке от конца резьбы в начало - конусом.



  • Наматывать необходимо немного - только в один слой обмотать льном, больше не стоит. От того, что вы много намотали, лучше не станет. Кран будет тяжело закручиваться, лен может начать слазить когда вы будете накручивать, плохо подмотанная резьба может потечь, и тогда придется переделывать. А еще кран может не выдержать и лопнуть. Вы готовы затопить нижних соседей?



  • Пакуем наружную резьбу. Необходимо смочить лен немного водой, а затем прижать сильно 2 пальцами и провернуть резьбу на 3 или 4 полных оборота по часовой стрелке. Лен очень сильно прижмется и не будет слазить. Конечно, если вы намотали как на моей фотографии

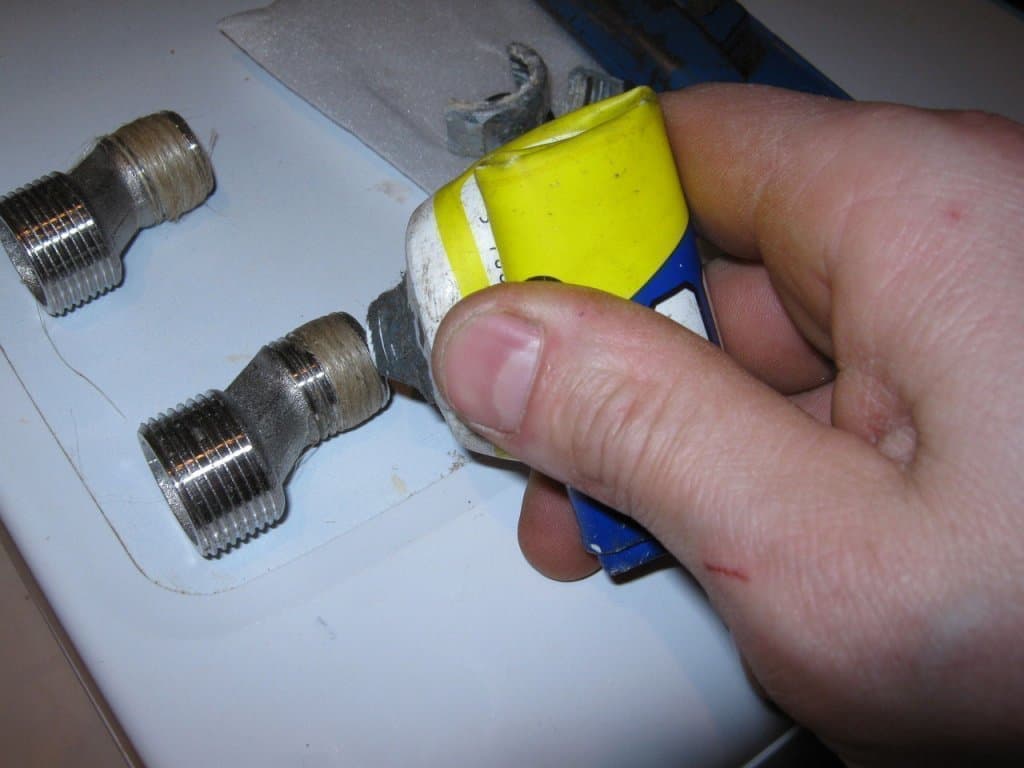

  • Наносим пасту или силиконовый герметик, главное, чтобы силикон и лен не попал во внутрь трубы. Почему я пользуюсь герметиком - все просто, огромный опыт. Ему я доверяю больше, чем "Унипаку".

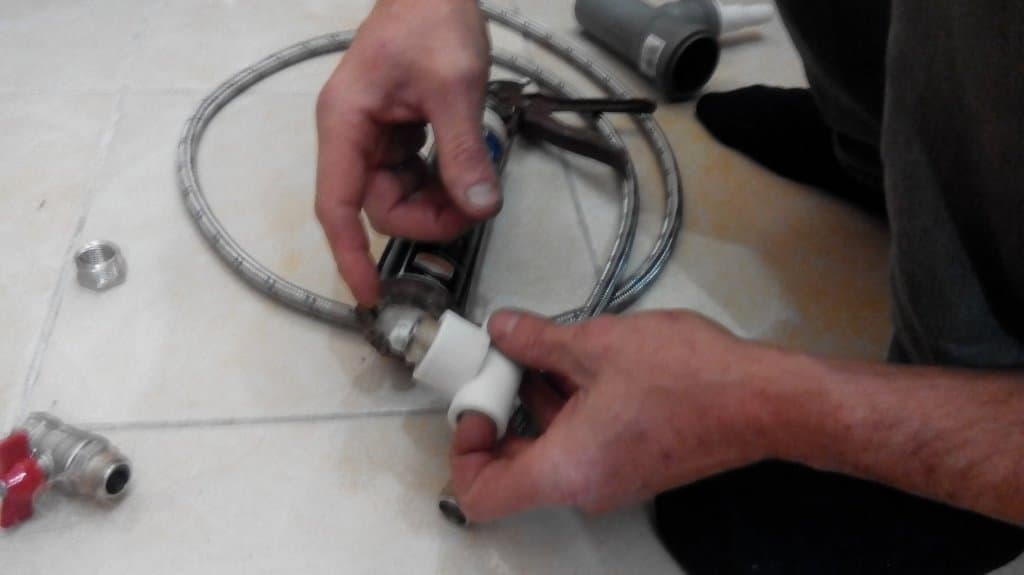

  • Накручиваем кран на наружную резьбу тройника. Тянуть не нужно, если кран уперся и Вы закрутили на 3 - 5 оборотов, то можно и так оставить - этой затяжки вполне хватит.

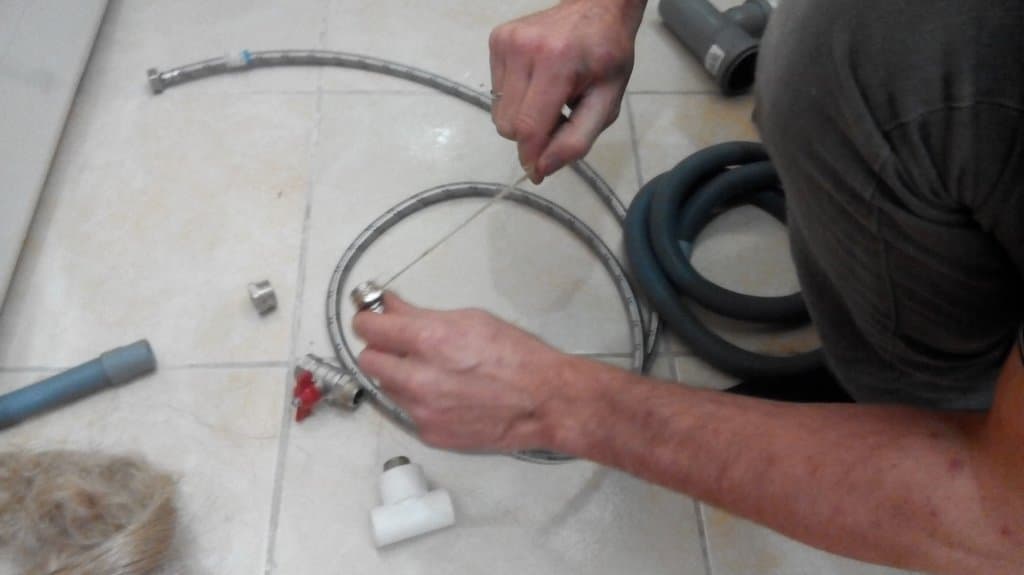

  • На наружную резьбу гибкой подводки накручиваем "Футорку" (переход). Придерживаемся таких же правил.

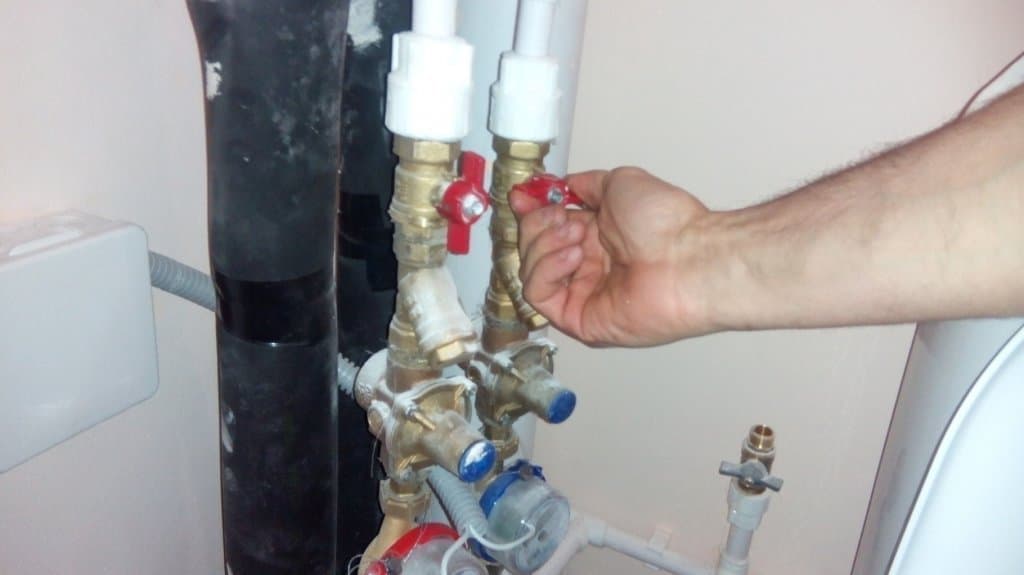

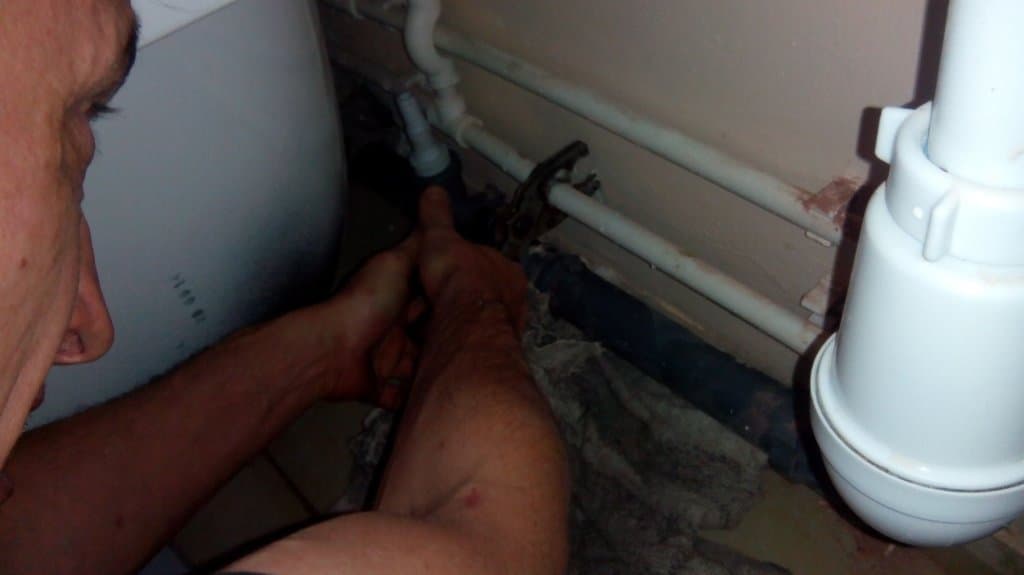

  • Перекрываем холодную воду.

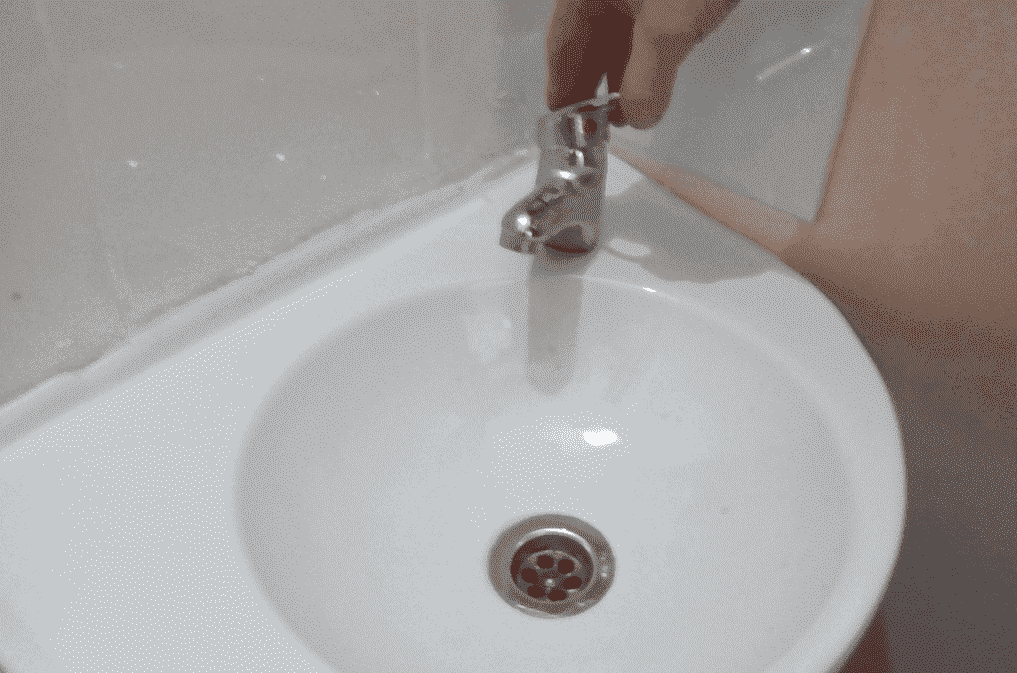

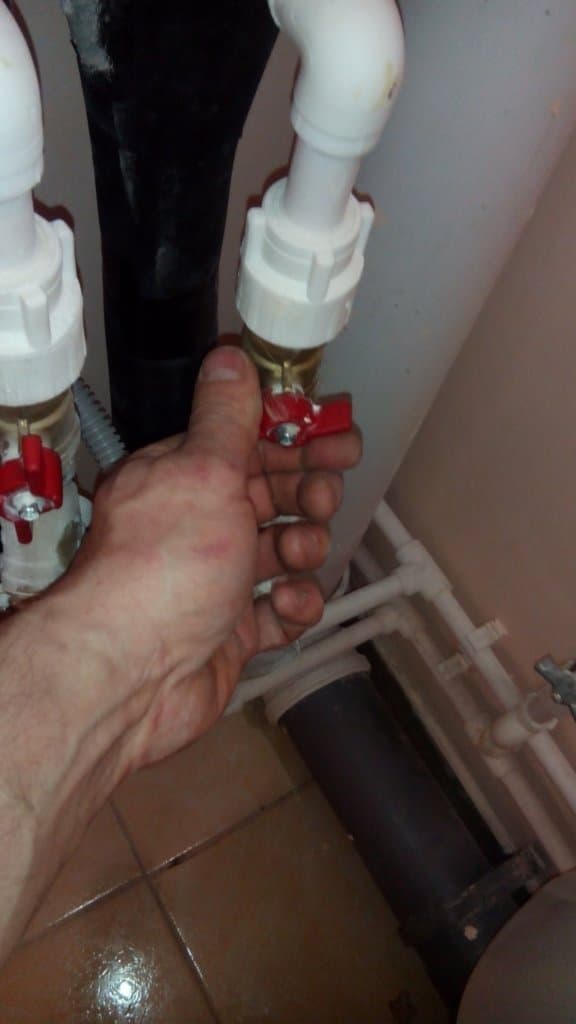

  • Проверяем работоспособность запорного крана. Открываем холодную воду на каком-нибудь потребителе. Мы открыли кран на раковине и убедились в отсутствии воды.

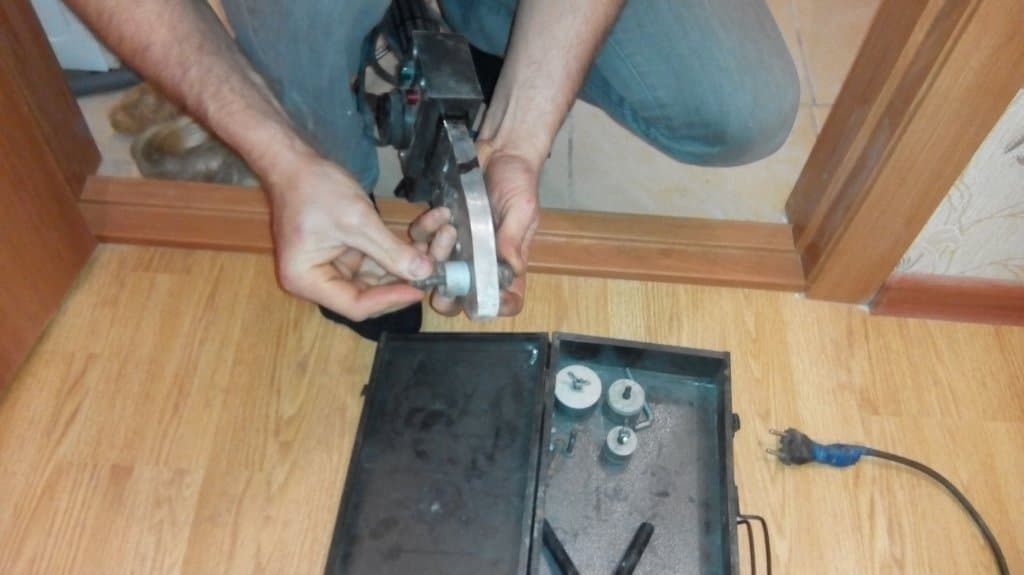

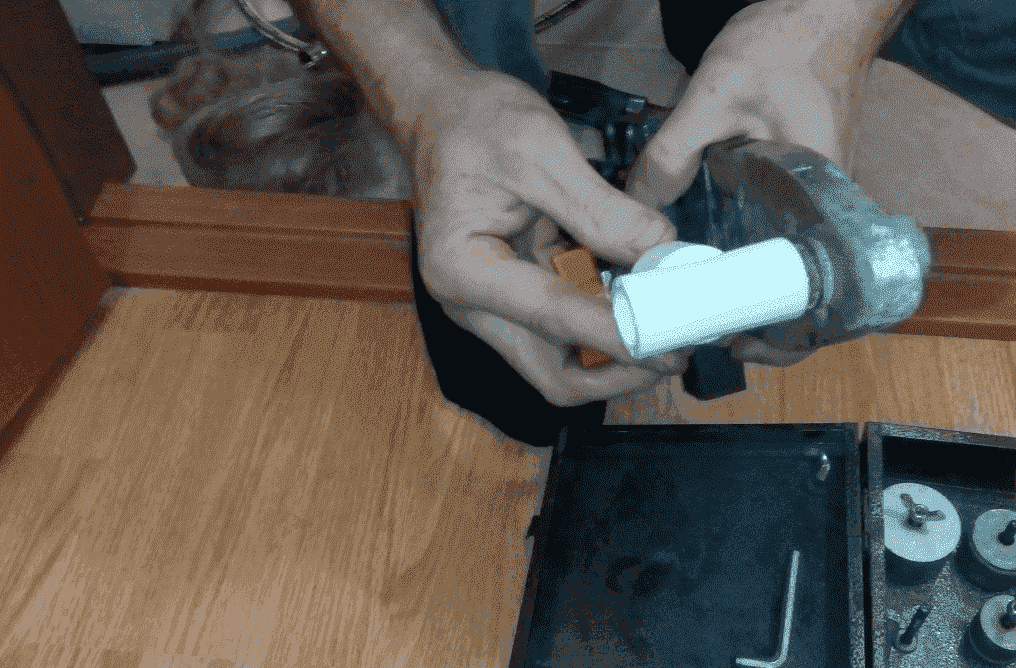

  • Начинаем собирать паяльник. Накручиваем 20-ую насадку.



  • Кстати, насадку прежде чем накрутить необходимо померить. Просто приставьте тройник к насадке. Вам сразу станет ясно та ли это насадка (они редко бывают подписаны. Саня, работая со мной 3 - ий месяц, до сих пор путает).

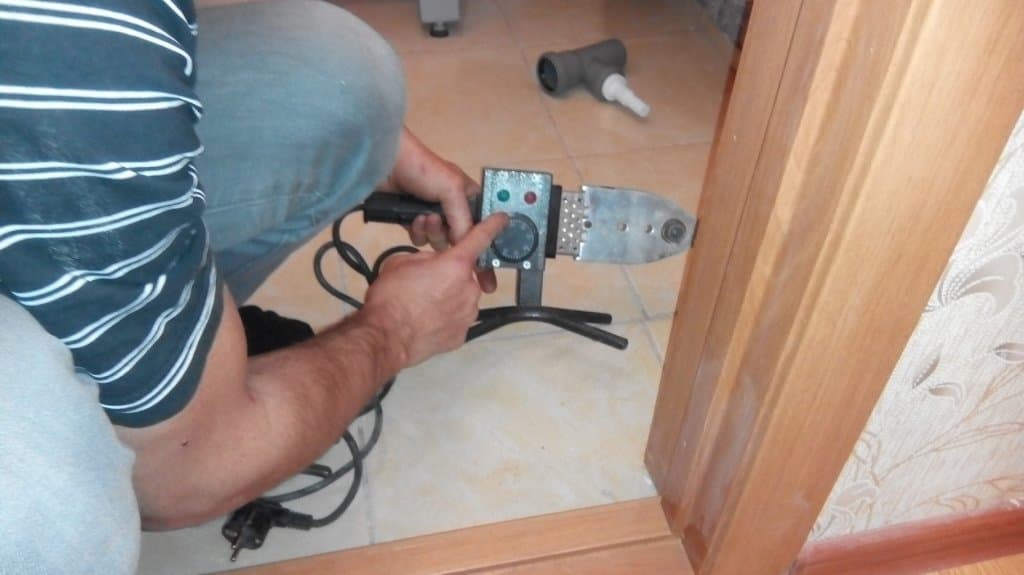

  • Устанавливаем на паяльнике температуру 270 градусов и включаем вилку в розетку. Пускай нагреется пока мы будем заниматься канализацией для слива стиральной машины.

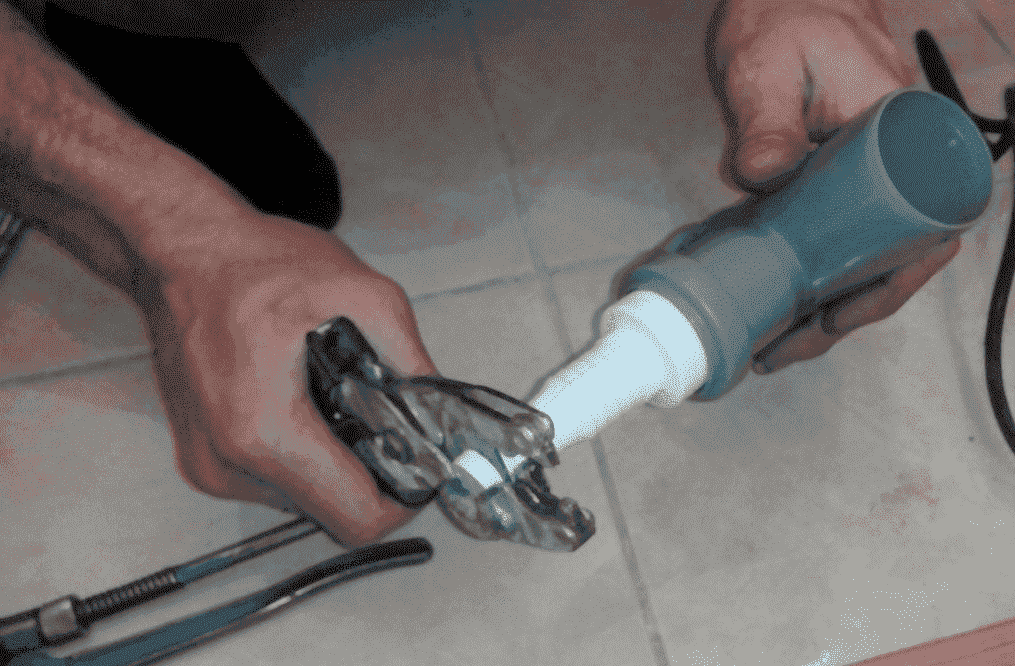

  • Если вы в магазине купили пластиковый переход, то конец необходимо обрезать ножницами для резки полипропилена или спилить болгаркой. Иначе стиральная машина не будет сливать воду.



  • Ну, а если Вы купили резиновый переход. Просто вставляем его в раструб канализационного тройника.

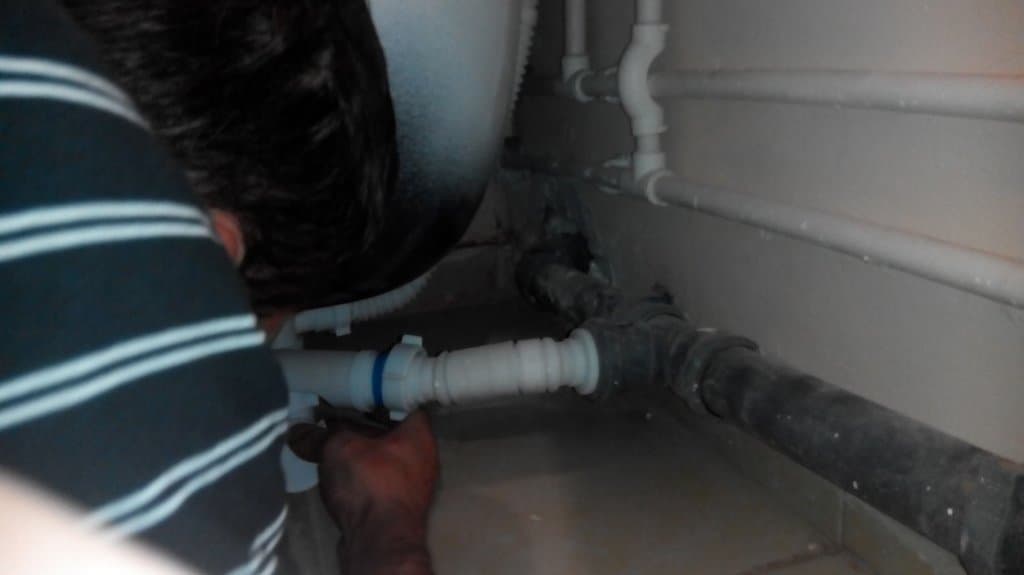

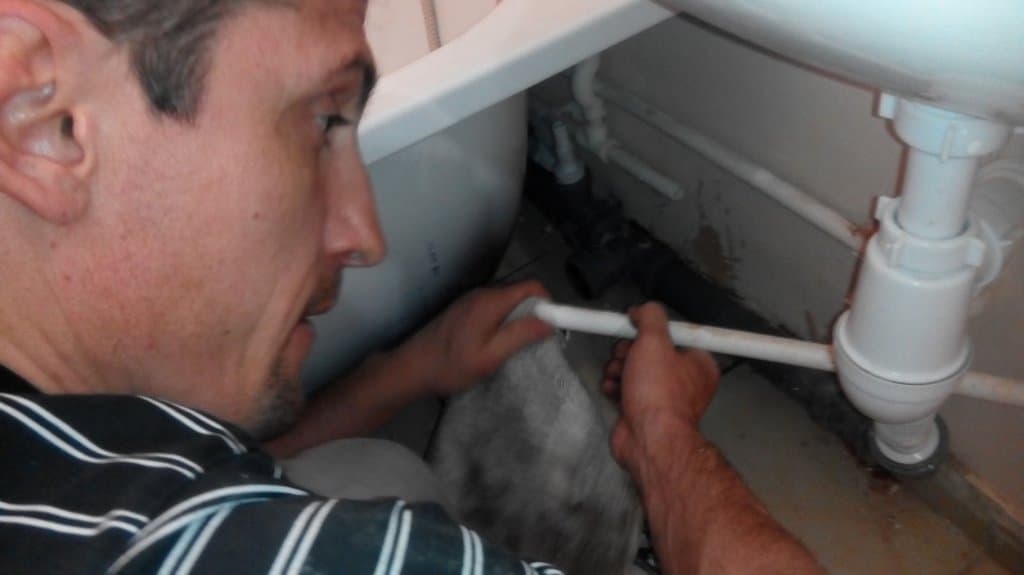

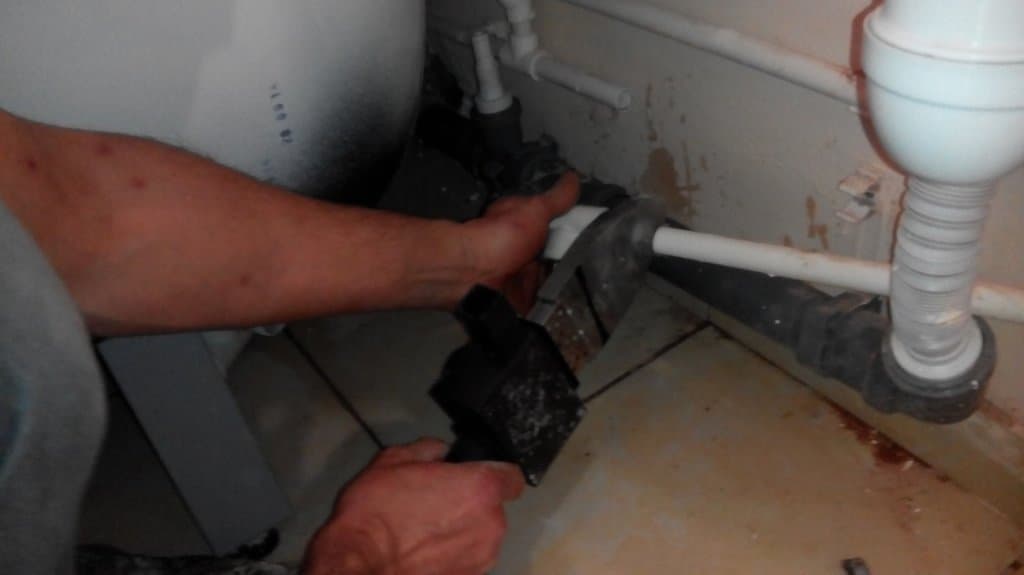

  • Для врезки тройника в магистраль канализации мне потребовалось снять гофрированную трубу с сифона ванны. Если у Вас нет понимания по работе с сифоном, то можете посмотреть мою инструкцию по сборке сифона.

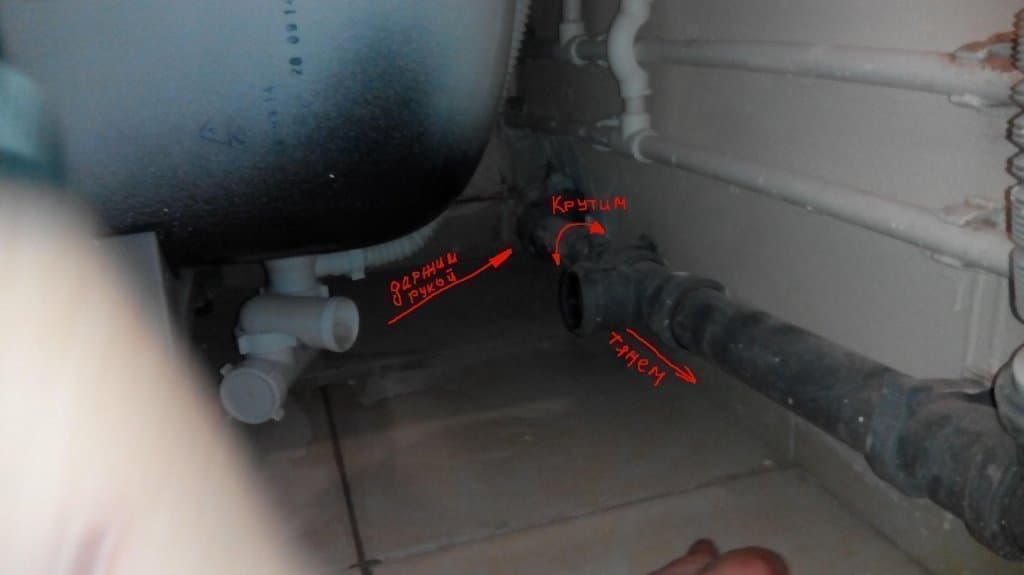

  • На фото нарисовал, что нужно сделать чтобы вытащить и не повредить канализацию. Все действия показанные стрелочками необходимо делать одновременно.

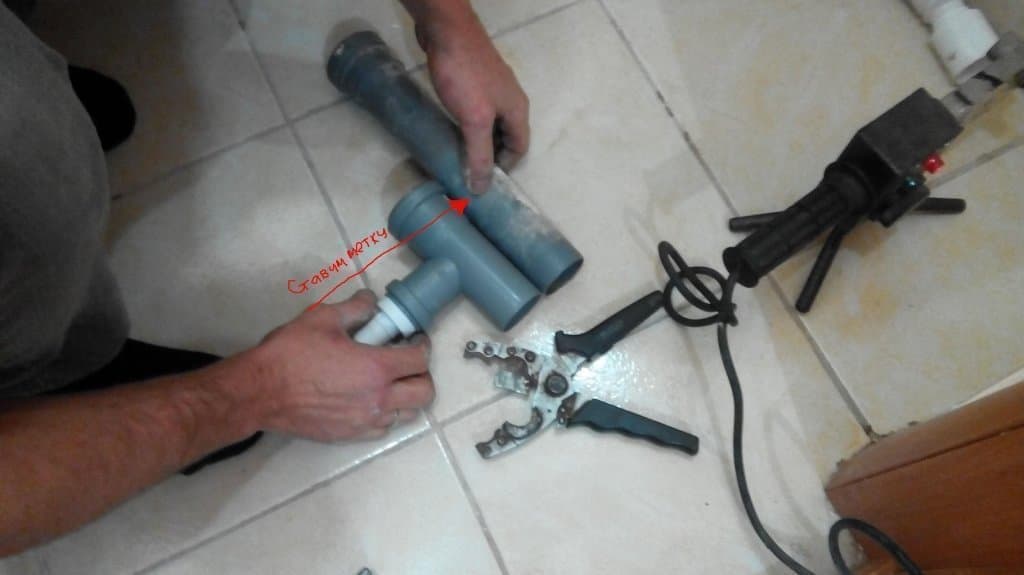

  • Отмеряем лишнее на демонтированной трубе. Ставим метку маркером или карандашом. Пальцем на фото я показываю место метки. Она находится в конце раструба трубы.

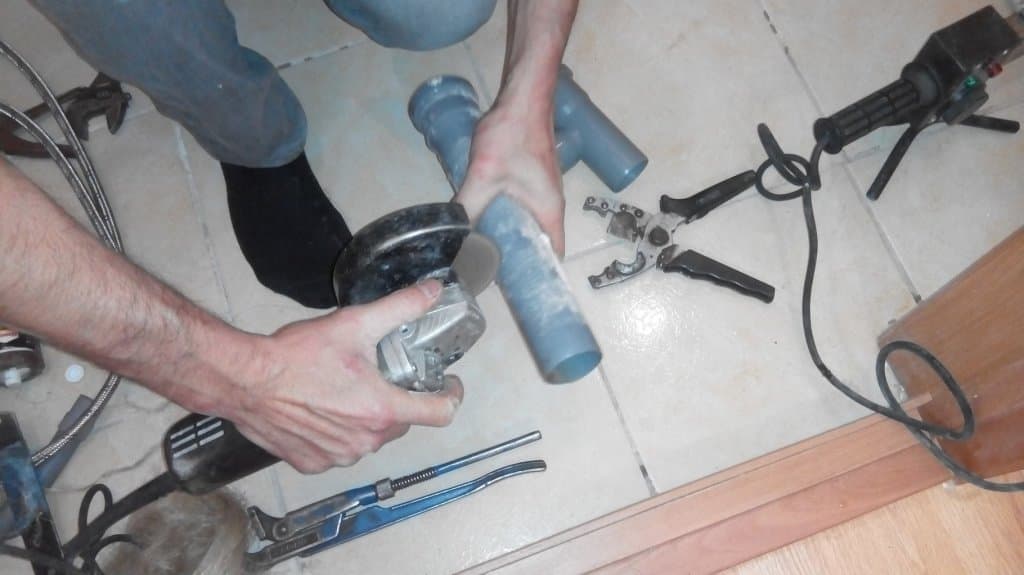

  • Отрезаем болгаркой или полотном лишнюю часть.



  • Обтачиваем край трубы - снимаем фаску (внешний угол под 45 градусов) болгаркой или напильником. При работе с болгаркой обязательно наденьте защитные очки. Обычные солнцезащитные или очки корректирующие зрение тоже подойдут (тем, кто носит можно не переживать на этот счет).

  • Затем удаляем все заусенцы на расплавленном пластике обычным ножом.

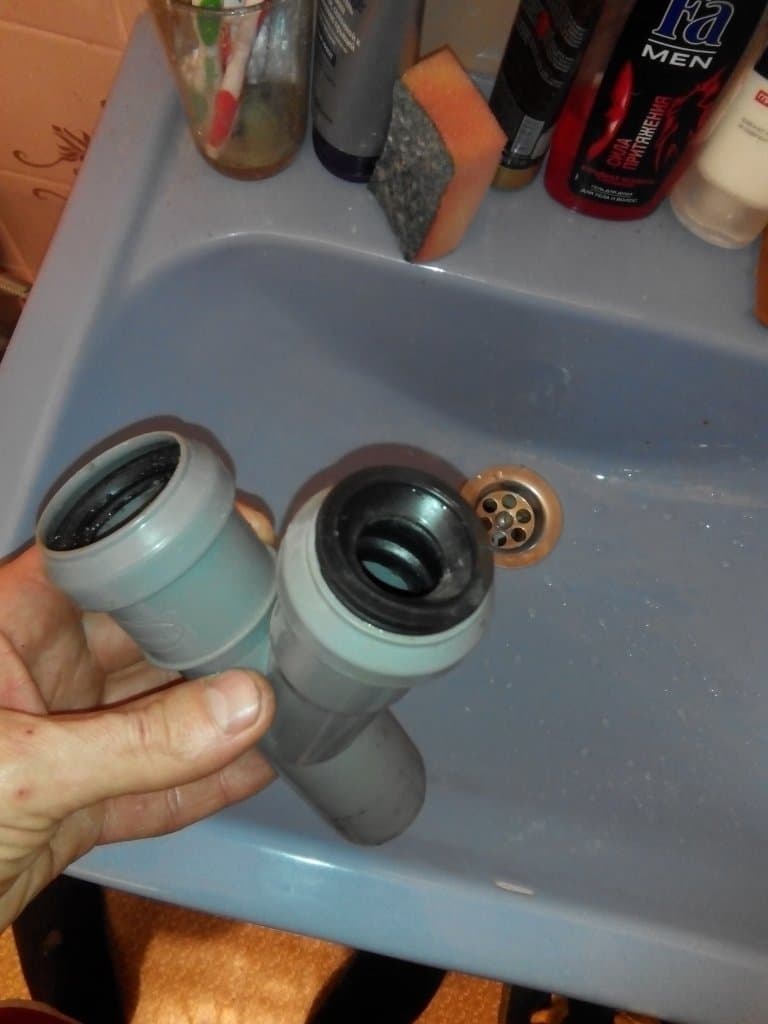

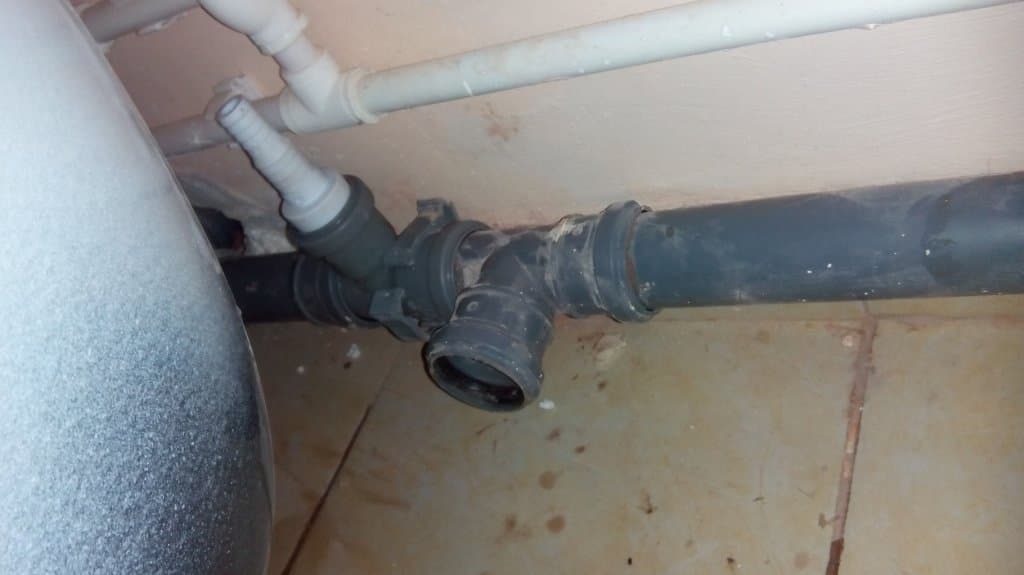

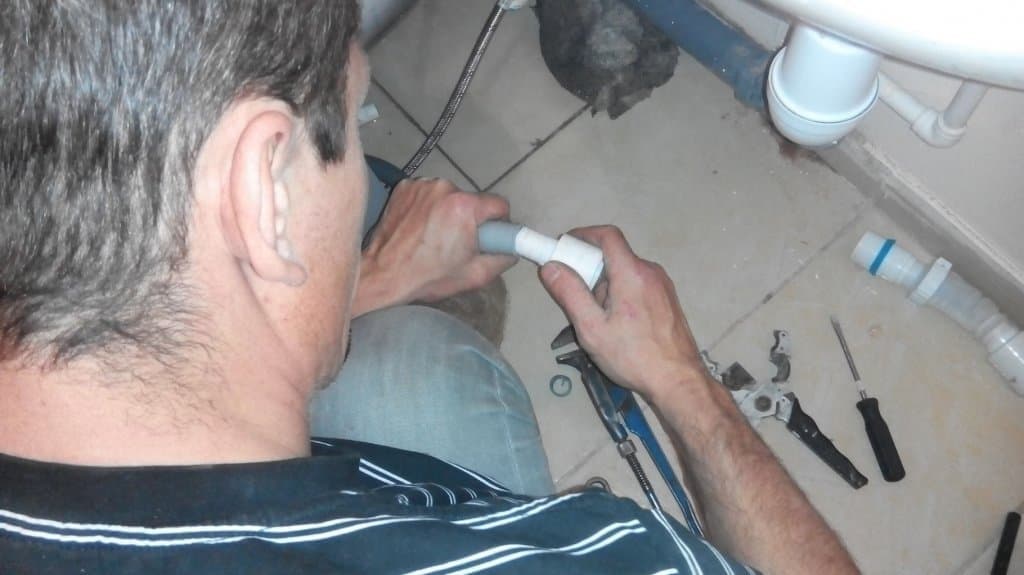

  • Вставляем в раструб отпиленной трубы тройник, для облегчения процесса резинку и конец трубы нужно смазать чем-нибудь скользким (я использую специальную смазку, а вам незачем ее покупать и тратить лишние деньги) например: жидкое мыло; силиконовый герметик (лучше не стоит).

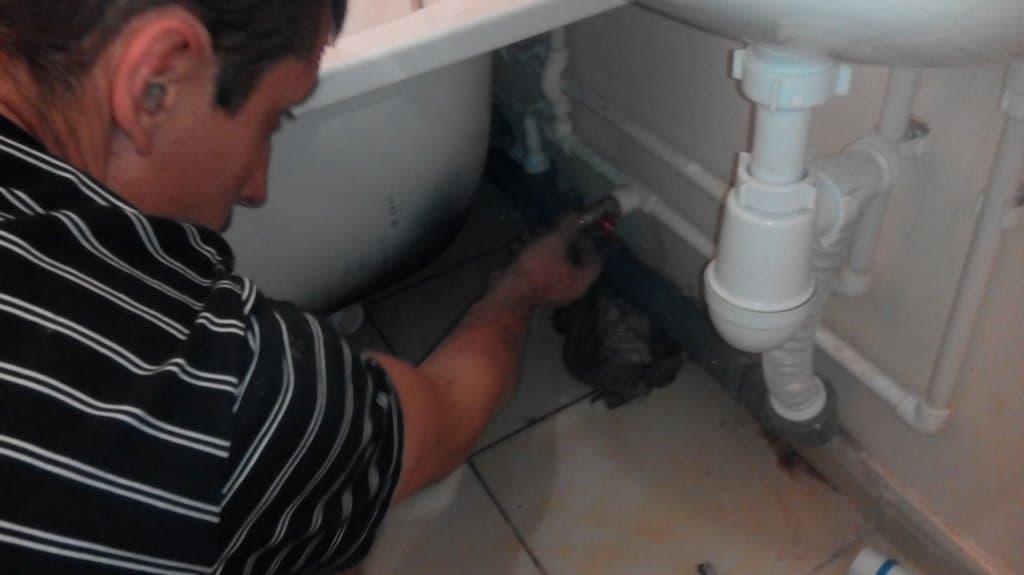

  • Разрезаем полипропиленовую трубу в месте установки тройника с краном ножницами, подкладываем вниз тряпку побольше.

  • Для того, чтобы вода быстрее сбежала - откройте холодную воду на всех кранах. Вода намного быстрее сольется.

  • Когда вода сольется, вырежьте лишний кусочек трубы (можно просто приставить и отметить, а можно и рулеткой измерить).

  • Сваривать трубы с капающей водой не стоит - потечет.



  • Конец трубы в месте сварки протираем сухой чистой тряпкой (очень важно, чтобы труба и тройник при сварке были чистыми).



  • Свариваем тройник с трубой, а затем уже полученное привариваем на место.

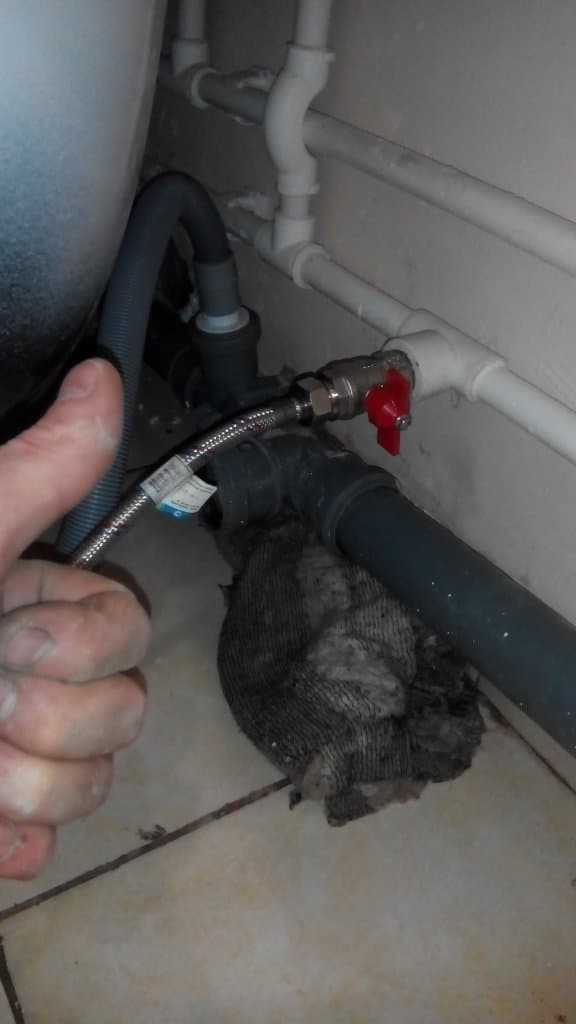

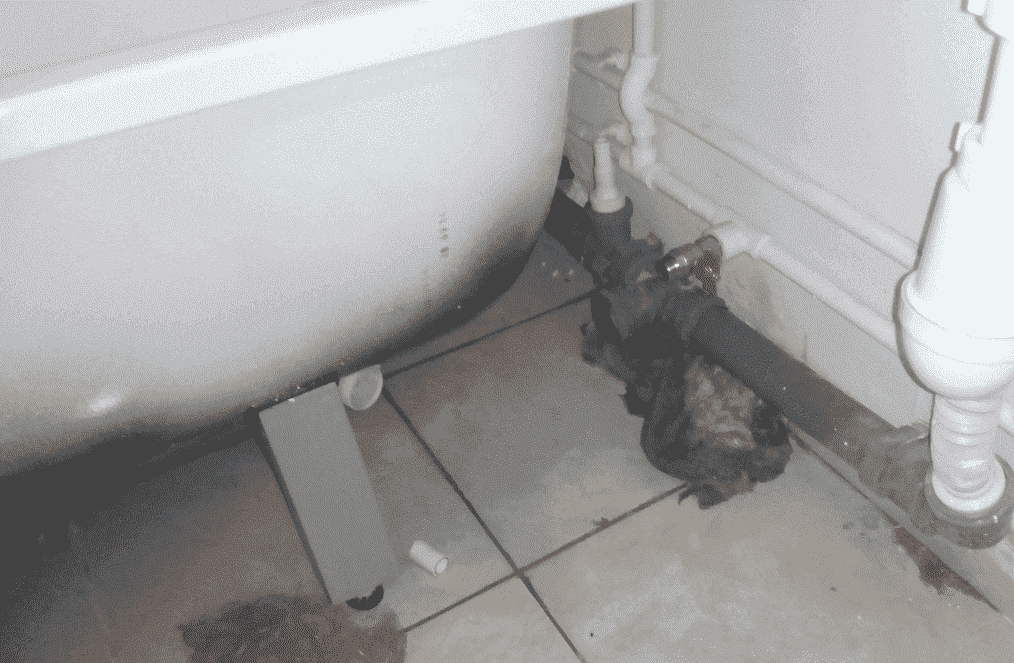

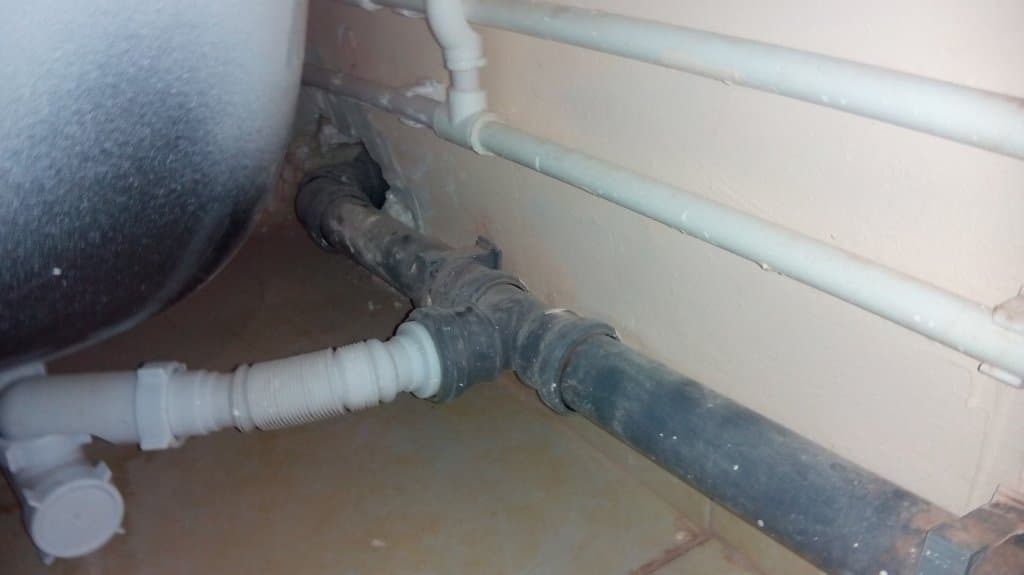

Вот, что в итоге получилось...


В этом видео показано как это сделать, главное правило - не крутите паяльник при насаживании, и не держите больше 5 секунд. Работы проводить в простых перчатках ( перчатки спасут от ожога, если вдруг при сварке пойдет что - то не так )

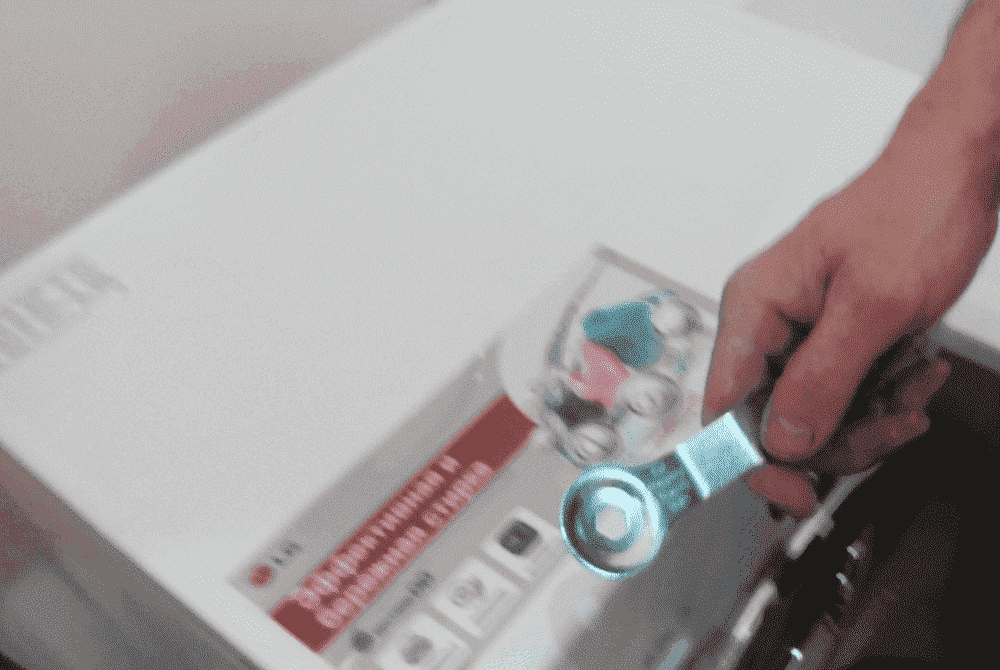

  • Если в комплекте машинки есть такой ключик, то берем его в руки. Если нет, то обычный рожковый ключ на 10 или трещотку с надетой головкой.

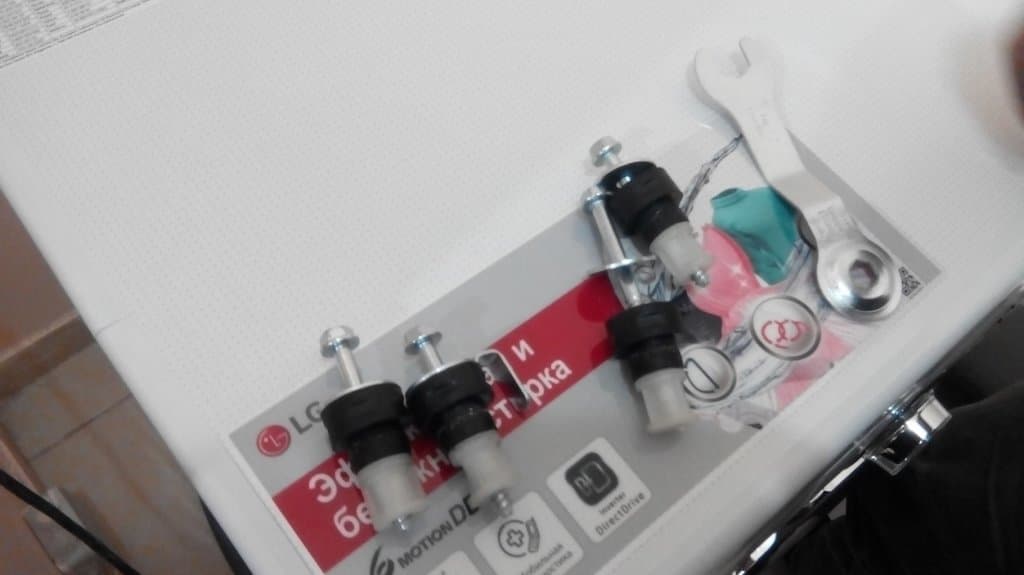

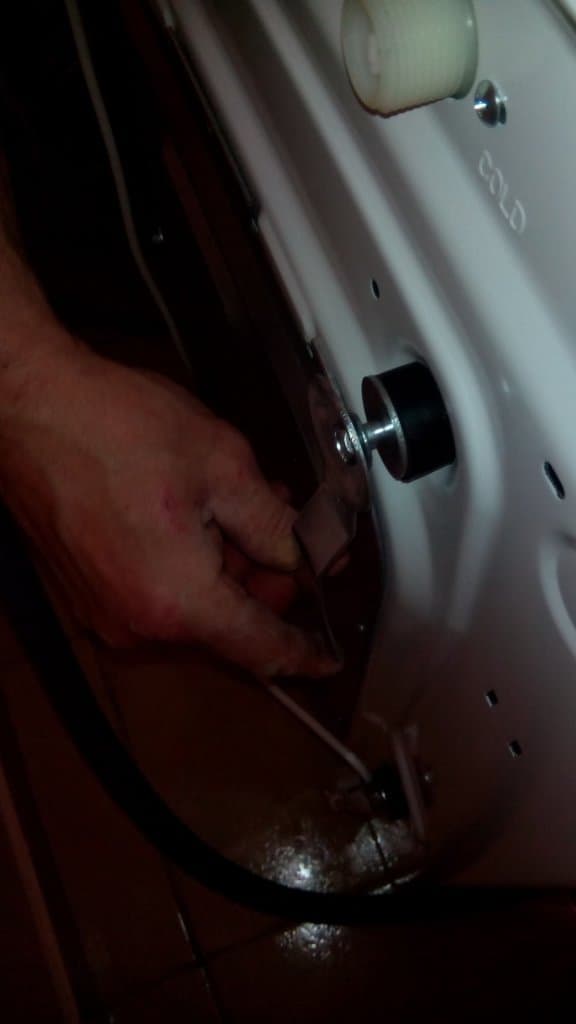

  • Находим на задней стенке стиральной машины транспортировочные болты (здесь вам может помочь заводская инструкция) и выкручиваем их (крутим против часовой стрелки).

  • Когда вы выкрутите болт, то необходимо немного его расшатать и потянуть на себя. Только не выкручивайте до конца (Вы должны почувствовать упор), потому что во внутрь машинки может упасть пластиковый ограничитель, который виден на фото.

  • Если он упал во внутрь - нужно снять заднюю стенку и достать обязательно.

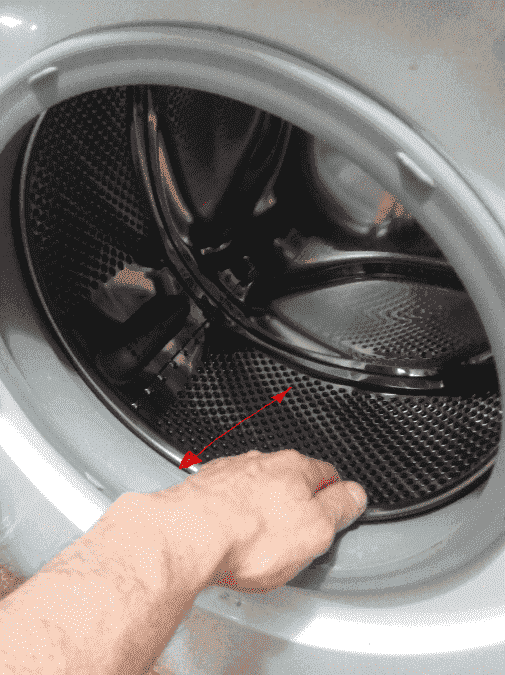

  • Обязательно проверьте свою работу - вдруг не все болты демонтированы. Просто рукой поболтайте барабан стиральной машины.

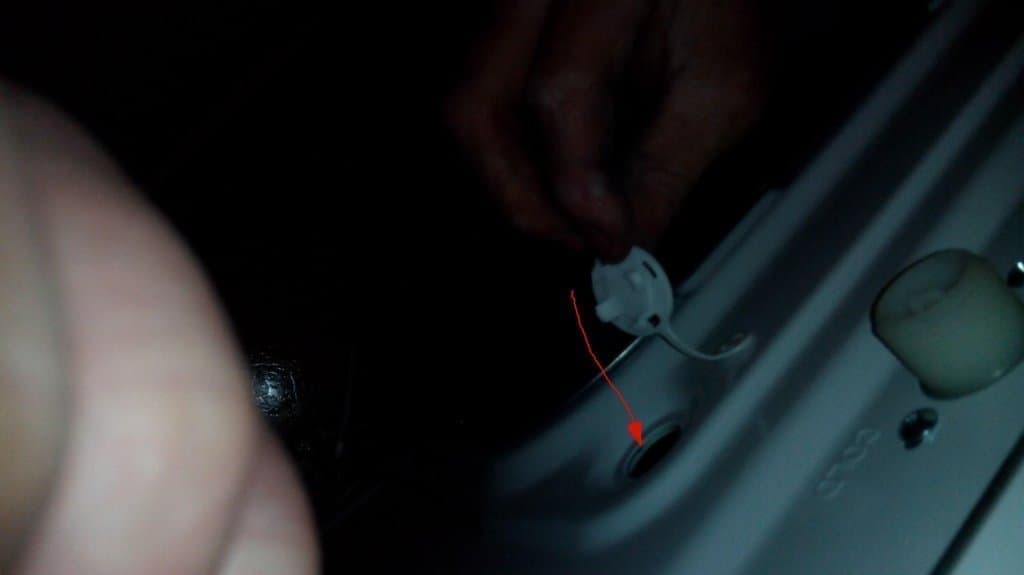

  • Вставляем защитные крышки взамен транспортировочных болтов.

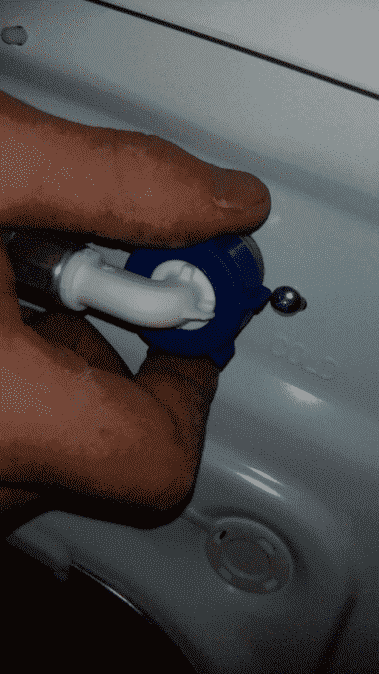

  • Прикручиваем шланг от стиральной к штуцеру забора воды.

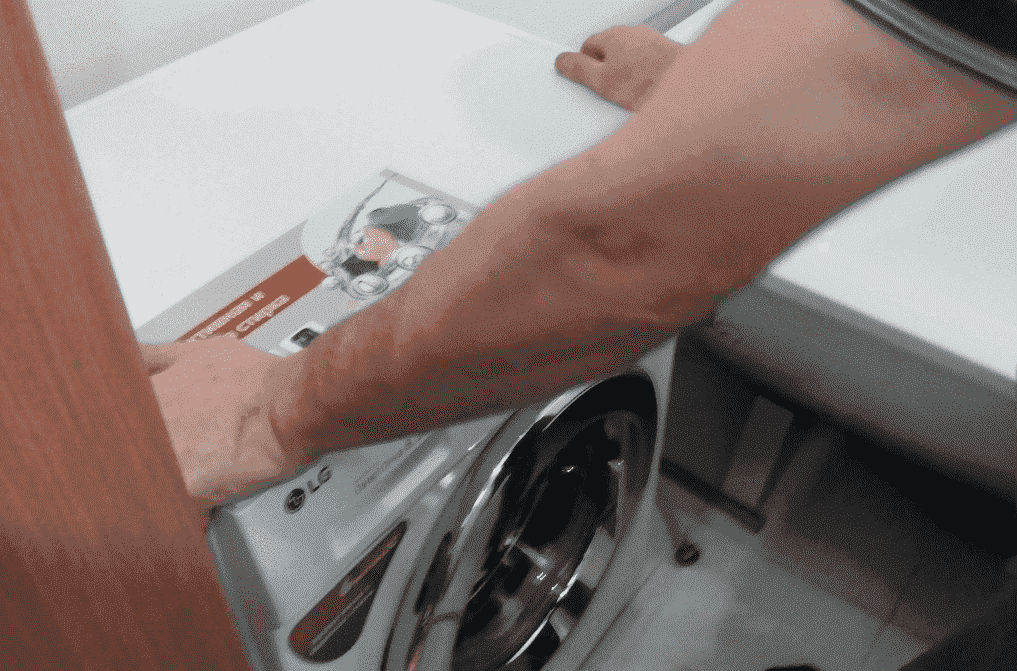

  • Устанавливаем стиральную машину своими руками на место и проверяем горизонтальный уровень поперек и вдоль (на фото я делаю это при помощи лазерного уровня, Санек сцука забыл обычный уровень в моем доме, где мы делали ремонт).



  • Если уровня нет, то выкручиваем необходимые ножки (если нет ключа, то можно, к примеру, сорвать ножку газовым ключом, а затем выкручивать уже рукой).

  • Мега совет - если пол деревянный и не устойчивый (гнилой), то нужно подложить под машинку лист толстой фанеры.

  • Фанеру, естественно, необходимо прикрутить к полу шурупами



  • Проверяем свою работу. Машинка должна четко стоять на 4 ножках. Если машинку поставить иначе, то тогда она начнет сильно вибрировать и смещаться при режиме "Отжим".

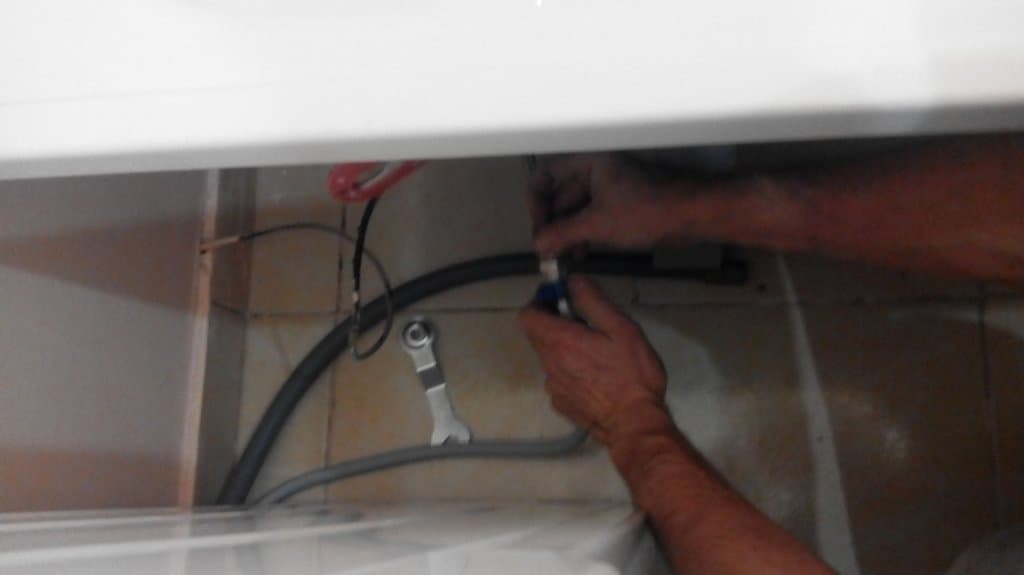

  • Накручиваем гайку шланга на "Футорку" и немного поджимаем газовым ключом.



  • Накручиваем гайку гибкой подводки на кран и немного подтягиваем Шведиком.

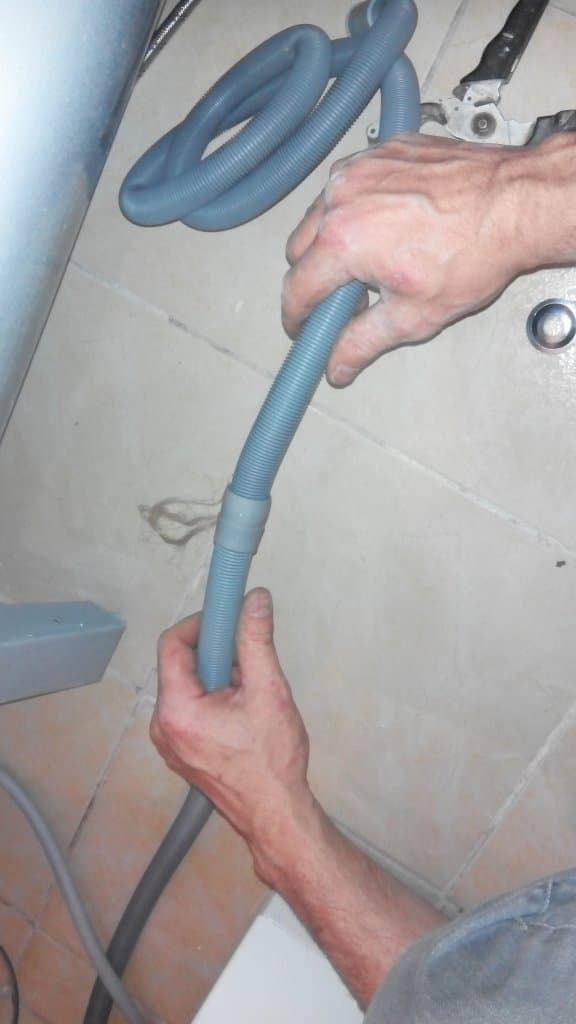

  • Соединять шланги можно при помощи специального штуцера и хомутов, но я же балбес и поэтому всегда делаю просто - отрезаю ножичком от купленного шланга резиновый раструб, а обрезанную часть, смазав силиконом, с силой засовываю в раструб шланга стиральной машины (за 16 лет ни один не потек)



  • Насаживаем раструб купленного шланга на переходник, так же на силикон.

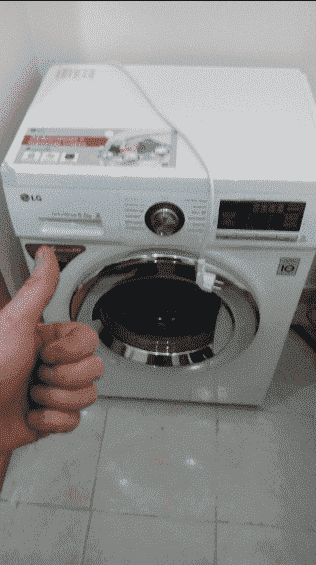

  • Наконец-то все закончено.


    • Открываем запорный кран, только не резко, а потихоньку чтобы не получился гидроудар.



    • Открываем кран подачи воды для стиральной машины, так же не резко.

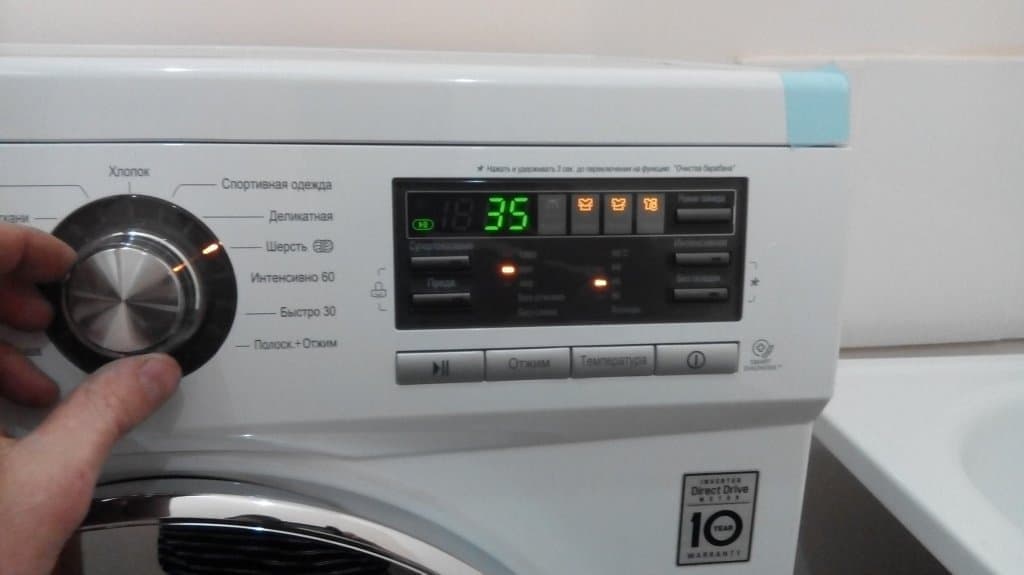

    • Включаем стиральную машину и ставим на самый быстрый режим стирки. Когда машина заполнится, то можно не дожидаться конца цикла стирки, а просто выключить ее - сначала с кнопки, а затем выдернуть вилку из розетки.

    • Через 5-10 минут включить и поставить на режим откачки, для того, чтобы проверить соединения канализации.




    • На этом статья о подключении и установке стиральной машины закончена. Обязательно прочтите заводскую инструкцию и ознакомьтесь с инфой по первому запуску.
