Инструкция пошаговая с фото
Здравствуйте, уважаемые домашние мастера. Сегодня в этой статье я хотел бы рассказать вам о самостоятельной установке подвесного унитаза - инсталлированного бачка с рамой и подвесного унитаза.
Выбор инсталляции:
Про выбор и покупку я ничего не буду повествовать, только скажу одно - у меня не малый опыт по ремонту инсталляций, "Gerebir" на высоте. Все сделано продумано и просто. Если сказать честно, то ломаться нечему, единственная проблема в загрязнении наливного клапана грязью из нашего российского водопровода. Бороться с этим явлением довольно легко - необходимо устанавливать фильтр тонкой очистки и все будет в шоколаде. Grohe - наоборот, все усложняют и придумывают инновации, но толку мало - со временем начинает заклинивать и не подавать признаки к жизни. Конечно инсталляции Grohe ремонтируются, но весьма усложняют во время поломки жизнь владельцам.
Необходимый инструмент для установки инсталлированного бачка:
-
Это конечно же перфоратор с буром диаметром 10.
-
Болгарка - любая.
-
Гаечный ключ на 13 или намного лучше когда у вас имеется трещотка с головкой 13.
-
Молоток.
-
Крестовая отвертка.
-
Нож - подойдет любой.
-
Рулетка.
-
Маркер или карандаш.
-
Уровень - желательно с магнитами.
-
И самое главное это - аккуратность и внимательность.
-
Пресс-клещи для металлопластика или паяльник для полипропилена.
-
Газовый и разводной ключ и лен.
-
Баллон хорошего силикона и пистолет, чтобы его выдавить.
Итак, поехали!
Начальные мероприятия по установке подвесного унитаза:
-
Необходимо перекрыть подачу холодной воды, чтобы осуществить все необходимые мероприятия по подключению инсталляции своими руками.
-
Распаковываем коробку и достаем все.

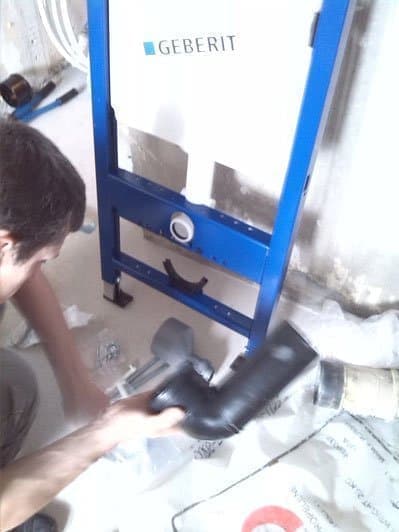

- На фото видно раструб и коробочку, в которой упакована кнопка и все штуки, которые понадобятся при завершении всех отделочных работ - откладываем в сторону.
-
Этот черный кронштейн для крепления на раме раструба устанавливаем на место, которое находится под выпуском слива из бачка.
- Посмотрите внимательно на расположение отверстий в раме - они помогут установить кронштейн на место.
-
Находим кран, который устанавливается во внутрь. На нем надет синий колпачок, снимаем его и подматываем льном или наносим анаэробный герметик (прочитайте инструкцкию), а по верху промазываем "Унипаком или силиконом". Самый надежный способ упаковки резьбовых соединений - это использование анаэробного герметика.
-

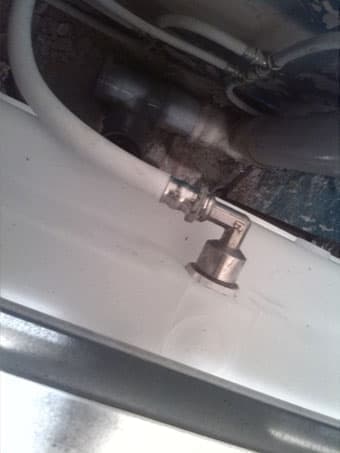

Берем металлопластиковый пресс-фитинг "Comap" угол Тр16 - Вр1\2 и скручиваем, чтобы они смотрели в одну сторону.
- Я обычно использую только металлопластик, потому что с ним легче управиться. Труба с легкостью сгибается. Все резьбовые соединения уплотняю.
Внимание:
Ни в коем случае не используйте гибкую подводку.
-
Вставляем кран с прикрученным уголком в отверстие на задней стенке в бачке инсталляции.
-
Необходимо затем снять с гайки шланга, который находится внутри бачка, защитную крышку и вставить штуцер шланга в кран и затем закрутить гайку.
-
На фото в руке отвод который нам понадобится попозже
Подготовка места установки и работы с канализацией для правильной установки подвесного унитаза:
-
Место установки необходимо правильно выбрать, здесь нам основное условие будет диктовать возможность подведения канализационной трубы.
-
Встречаются 2 вида инсталлированных бачков.
-
Вариант с максимальной установкой от стены на 220мм.
- Вариант с установкой от стены больше чем 220мм.
-
Если вы купили вариант с 220 мм установки от стены, а подведение канализации в процессе установки не входит в установленные параметры, то можно использовать шпильки диаметром 12мм закрепленные в стене при помощи распорных цанговых дюпелей.
- Стояк канализации, если она старый, лучше поменять от пола до потолка на новый, у нас условия работы диктовал хозяин квартиры (цена за замену стояка его испугала), пришлось менять резинку - сальник в тройнике стояка канализации, чтобы устранить возможность дальнейших протечек.
-
Чтобы вывести раструб канализации по центру туалетной комнаты, необходимо замерить ширину комнаты, разделить ее пополам и поставить метку на полу.
-
Далее соединяем прямой тройник с трубой и выставляем ось по заранее установленной метке и отмечаем, чтобы отрезать больше.
-
Конечно, резать канализационные трубы болгаркой не по технологии, но зато очень быстро.
-
После отрезания лишнего, необходимо снять фаску с внешнего края трубы для лучшего вхождения трубы в раструб (если это не сделать, соединение может протекать, сальник повредится или сдвинется при монтаже трубы).
-
Все заусенцы необходимо шлифануть напильником или обычным ножом.
-
Затем в тройник вставляем отвод на 90 градусов. Канализационную трубу, обязательно необходимо крепить хомутами по СНиПу под каждым раструбом - не дай Бог потом потечет!
-
Вставляем в раструб отвода переход на отвод инсталляции.
-
Да, кстати, шланг мы преждевременно соединили с краном (много работал и мало спал) - придется вытащить его и присоединить к подающей воду трубе.
- Эта наклейка указывает нам максимальную высоту установки рамы. Очень важно не ошибиться и просчитать все правильно - прибавить расстояние чистого пола (отметка чистого пола - это уровень пола уже с уложенной на него плиткой).
-
Допускается к данной величине прибавлять 30-50 мм. В итоге верхний край унитаза будет на отметке 40см+4см=44см, что не очень критично, а иногда даже лучше, если у Вас в семье все члены семьи высокого роста.
-
Измеряем высоту при помощи рулетки и регулируем нижние ножки.
- Выставляем раму на место установки. Выставляем высоту ножек (метка нам поможет). Важно это сделать без вставленного на свое место угла (черного цвета ). Затем приставить угол или замерить рулеткой величину, необходимую для установки угла.
-
Регулируются ножки путем ослабления вот этих болтов и в последствии их затягивания .
-
Отрезаем лишние сантиметры от черного угла и снимаем фаску. Все неровности шлифуем напильником.
- Вставляем его на его место, чтобы он легко вошел в раструб перехода необходимо его смазать, специальной смазкой для канализационных труб.
-
Распечатываем вот такой пакетик с пробками и болтами. Убираем инсталляцию в сторонку и бурим отверстия буром диаметром 10 мм.
-
В просверленные отверстия вставляем пробки и забиваем молотком.
-
Закручиваем ключом болты, попутно выставляя расстояние от стены. Соблюдаем перпендикулярность положения рамы в пространстве.
- Регулируем вертикальный уровень путем регулирования положения ножек .
-
Находим, как видно на фото, вот такую оцинкованную раму.
-
Затем вставляем ее во внутрь рамы с голубым цветом.
-
Находим вот такой пакетик где у нас упакованы: угловые кронштейны, пробки на 10 мм, шуруп-болты и шпильки, гайки и шайбы.
-
Берем болты и вставляем их в отверстия на раме.
-
Надеваем под гайки шайбы и стягиваем.
-
В угловые кронштейны вкручиваем шпильки.
- При отметки места сверления на стене, главное - соотнести отверстия в раме относительно стены и вертикаль рамы, здесь нам поможет уровень. Этот момент необходим для того, чтобы была перпендикулярность в креплении и шпилька шла от стены ровно.
- Когда вы проделаете все этапы (бурение, пробку ) и доберетесь до монтажа кронштейна, до этого этапа измерьте примерное расстояние от стены до инсталляции, установленной в уровень и накрутите до этой отметки упорные гайки .
- Закручиваем шуруп-болты в стену - здесь важно опять смотреть в оба глаза, чтоб соблюсти перпендикулярность.
- Когда прикрутите и отрегулируйте положение кронштейнов со шпильками, то нужно обрезать болгаркой лишние сантиметры, если они вылазят за габарит рамы.
-
Надеваем шайбочки и затягиваем, попутно смотря уровень на каждом "П"-образном профиле.
-
Вставляем на место кран, и идем перекуривать.
Финишные работы по установке инсталлированного бачка
-
Вставляем две желтые заглушки на их места.
-
Находим вот такие пластиковые болты и вставляем их в отверстия, которые находятся по краям прямоугольного отверстия для кнопки слива ответвлением во внутрь до конца ложбинки.
-
Берем шурупы, пластиковые шайбы и пенопластовый шаблон и прикручиваем его на место.

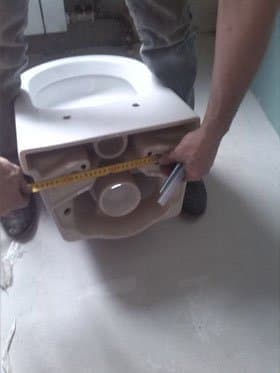

- Измеряем расстояние между отверстиями на унитазе - эта манипуляция необходима для безошибочного монтажа шпилек на которых держится унитаз. Дело в том, что существуют два вида чаш, различающиеся по расстоянию крепежных отверстий.
- Вкручиваем в необходимые отверстия шпильки и надеваем защитные кембрики.
Первый этап установки инсталляции закончен, подойдите к зеркалу и скажите самому себе комплимент!
Важно:
Предупредите кафельщика обязательно, чтобы он не в коем случае не снимал пенопластовый шаблон, иначе, если он сделает так, то возможно появление нежелательных щелей, которые проявятся во время установки планки с кнопками
Начинаем установку чаши подвесного унитаза своими руками:
- Берем рулетку и измеряем расстояние.
- Рулеточкой выясняем какое оно - от упора внутри трубы до внешнего края кафеля.
- Надеваем манжеты на раструбы - все просто.
- Вставляем и надеваем патрубки на унитаз до упора.
- Измеряем расстояние и ставим метки, к меткам добавляем расстояние,которое было от кафеля до упора внутри трубы и отрезаем лишнее болгаркой. Края так же обрабатываем болгаркой Перейти в часть №1
- Вставляем со снятой фаской отрезанные и семь раз измеренные трубы в раструбы в инсталляции.
- Унитаз необходимо смазать специальной смазкой для канализационных труб и надеть на раструбы, если шпильки будут мешать - необходимо их вкрутить поглубже. Надеваем в начале пластиковые шайбы, а затем закручиваем гайки, попутно смотря на уровень подвесной чаши.
Монтаж кнопки инсталлированного унитаза:
- Первым делом необходимо снять пенопластовый шаблон и желтые "херовины" (заглушки). Берем в наши очумелые ручки шуруповёрт и откручиваем два шурупа.
-
Находим вот такую рамку и крепим ее соответствующими шурупами в те же места, что и пенопластовый шаблон.
-
Штуки (закрепляющий шток элемент) - эти два крепежа необходимы для фиксации штока, толкающего сливной механизм. Они нам понадобятся попозже.
-
Наживуливаем шурупами рамку и прикручиваем шуруповёртом (главное не перекрутите) или отверткой .
- Находим с резьбой штоки (белые) - толкатели и вкручиваем их, попутно примеряя кнопку.
- Когда Вы отрегулируйте их положение - закрепляем их в черной рамке двумя крепежами, которые есть на картинке выше.
Алгоритм монтажа планки с кнопками:
- В начале подцепляем снизу .
- Натягиваем кнопку на черную рамку - он должна зацепиться/
Итак, теперь все смонтировано, начинаем проверять с надетой кнопкой, чтобы не подтекало и не заедало. На этой кульминационной ноте все, до новых встреч.
Буду рад комментариям!
Сию инструкцию написал Александр Репин - мастер-сантехник работающий в компании Мастеровой.
P.S. Желаю Вам, здоровья, всех благ и семейного счастья!
Инструкцию писал мастер-сантехник из славного города Екатеринбурга Репин Александр.
