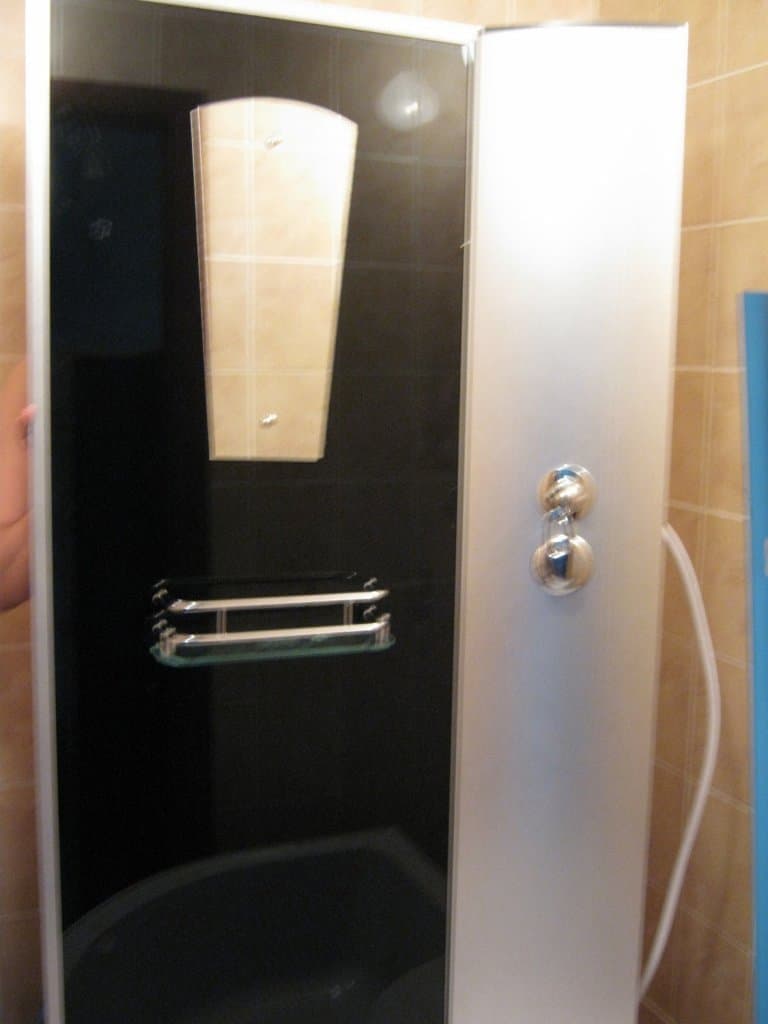

При монтаже этих панелей особое внимание надо уделить горизонтальной и вертикальной стыковке этих трех элементов, границы должны четко совпадать. Из-за "качественных особенностей" китайских душевых кабин, поддоны обычно бывают кривыми, во время установки потолка появляются нежелательные зазоры, которые влияют не только на герметичность и устойчивость конструкции, но и на эстетику.
Еще особое внимание нужно уделить месту стыковки с фасадной стороны этих панелей, чтобы была ровная линия и панели легли на свое место (извините, но я привык делать все качественно и по этому в целях педагогики и акцентирую внимание).
Затем берем профильный каркас, на котором будут держаться двери душевой кабинки, и устанавливаем его спереди, закручивая восемь шурупов, главное - уделите особое внимание месту стыковки. Также прежде чем прикрутить, сначала думаем, а потом делаем.
Герметизировать места соединения не надо. Не слушайте "жопоруких" мастеров на других сайтах. Силикон начинает вылазить спереди кабины, потом его замучаешься вытирать тряпкой. А через некоторое время все силиконовые герметики начинают желтеть и покрываться черной плесенью. Оно Вам надо?
Я скажу Вам, когда это необходимо будет сделать, а акцент на том, что потом будет поздно герметизировать кабину, прозвучавший в каком-то видео - полная х... . Мой практический опыт доказывает обратное (Можете кстати проверить мою компетентность, забив в поисковик Гугл - "Репин Александр отзывы Фламп").

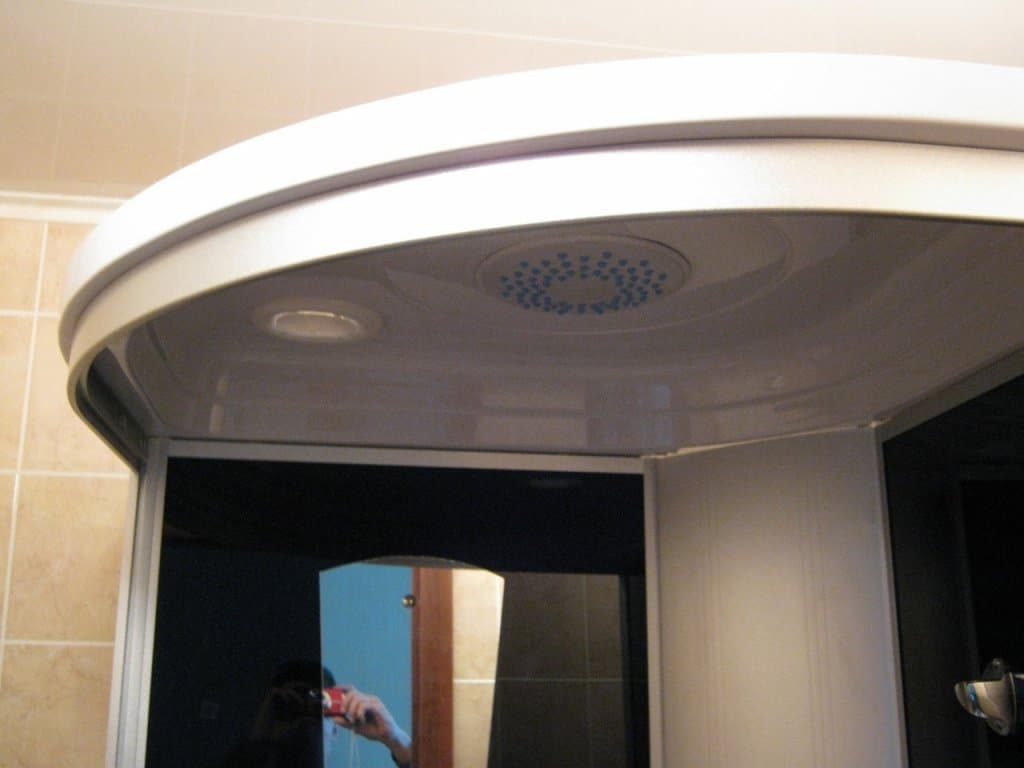

Стенки стоят и пришел черед крыши. Крышу аккуратно ставим наверх, смотрим соотношение краев крыши по вертикали с поддоном (здесь понадобится помощник, который будет держать крышу в заданном месте). А вы в то время прикручиваете потолок на четыре шурупа (из может быть больше).
Спереди крышу, чтобы она не болталась, китайскими производителями не предусмотрено на полукруглом профиле каркаса рамы дверей. Если позволяет толщина профиля (они бывают пустотелыми), то можно по периметру полукруглого профиля сверлом диаметром 2мм аккуратно просверлить отверстие и закрутить шурупы.
Установив крышу на нужное место, можно закреплять конструкцию путем закручивания шурупов сзади, а затем, если Вам не лень крепим и спереди.
Теперь Вы можете (обязаны, в этом действии помощник не нужен, отправьте его лучше в магазин за свеженьким пивом) разместить верхнюю конструкцию на поддоне в правильном положении, путем мягкого передвижения на поверхности поддона. Это сделать легко, если визуально определить зазоры и симметричность.

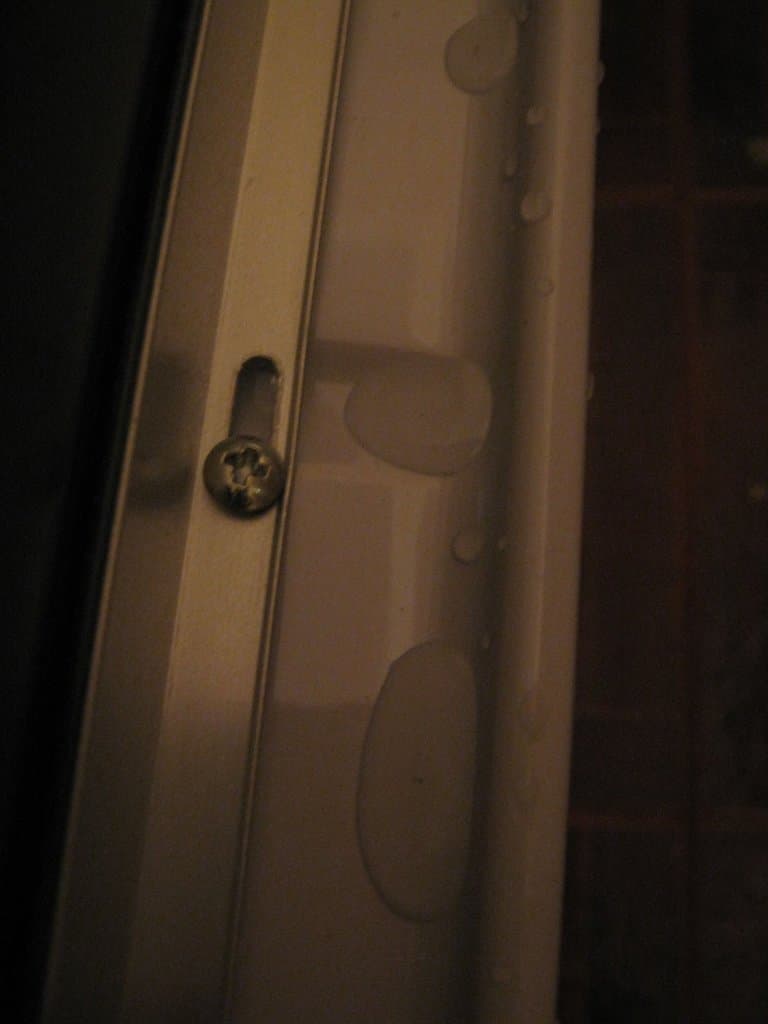

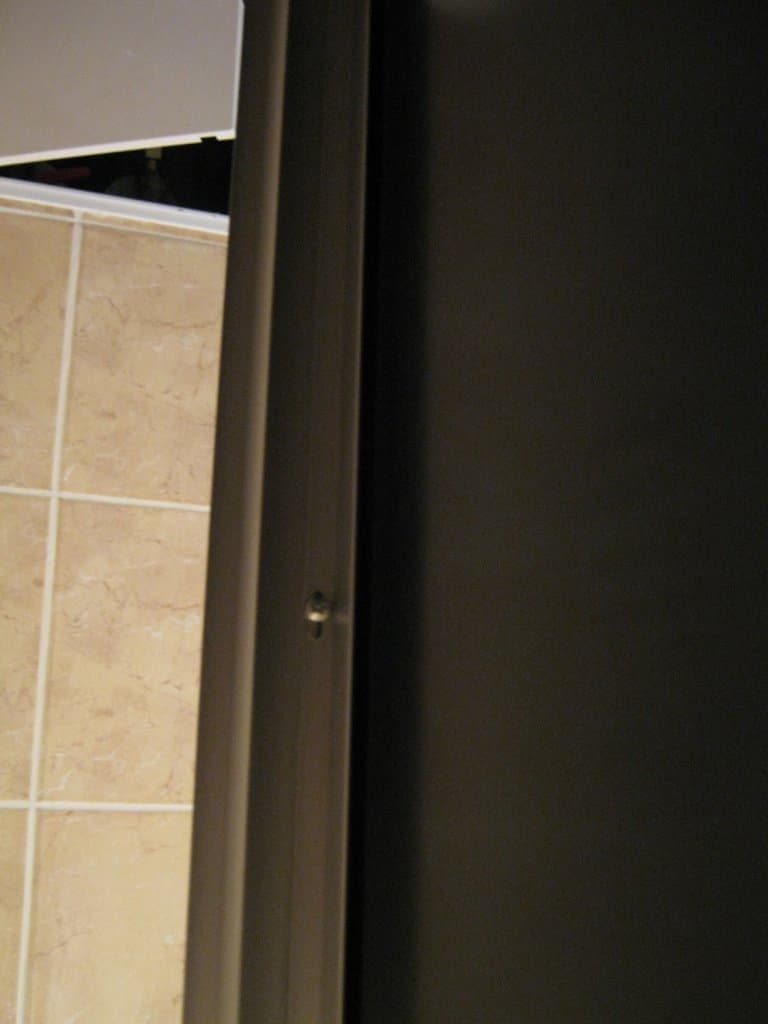

Особое внимание: на данном фото шуруп из-за косяка китайцев закручен не в канал, по которому вода, случайно попавшая за стенки кабины, должна уходить в поддон, а рядом потому-что шуруп образует отверстие в нежелательном месте, через которое может побежать вода на пол.

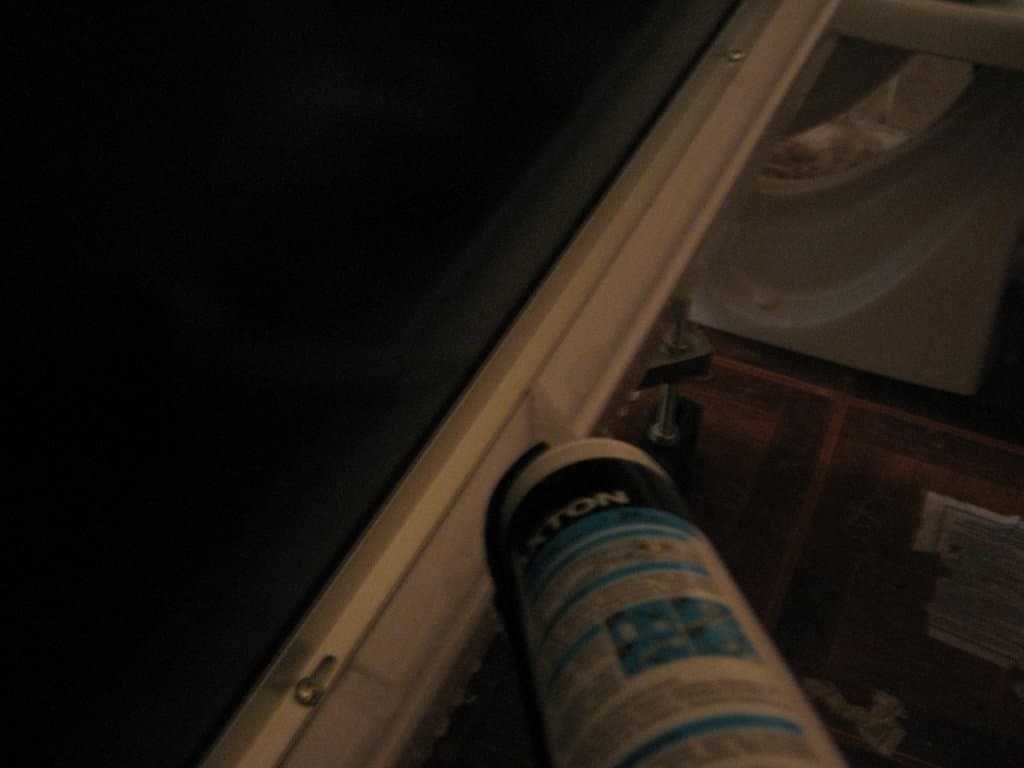

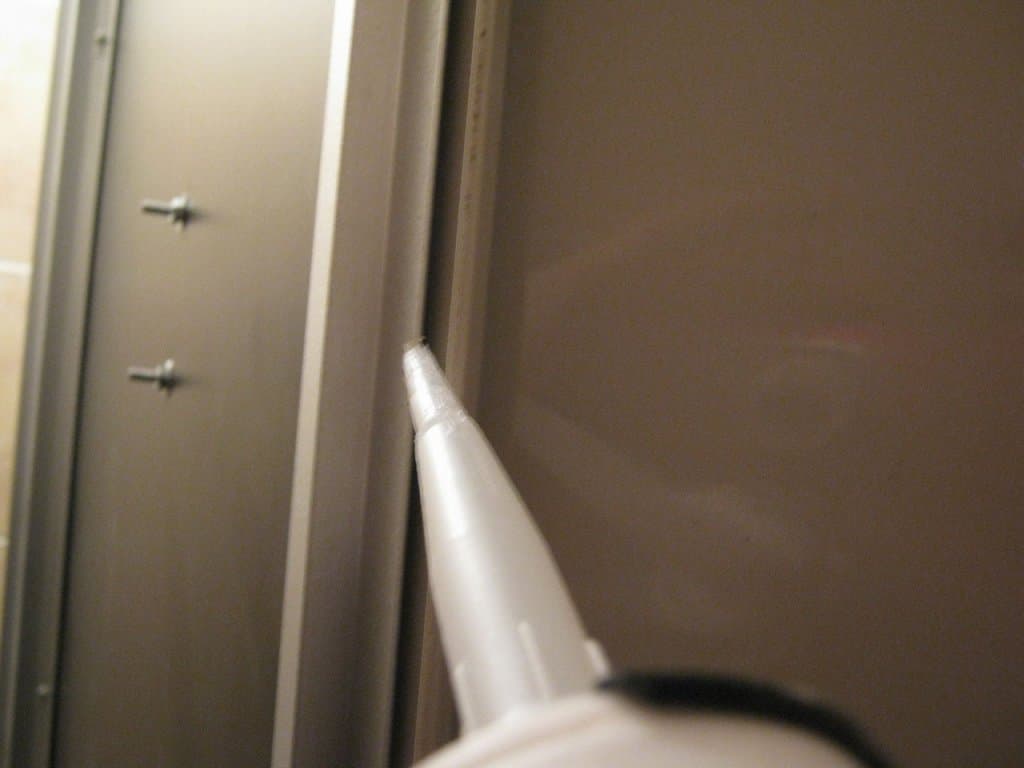

Теперь можно и приступить к самому главному -"просилисиликониванию швов и возможных мест протекания воды герметиком".
Герметизировать надо сзади в основном ,но в особо тяжелых случаях, когда попадаются особые кабины понадобится и спереди, белым или прозрачным герметиком. тут дело вкуса.
Верх крыши нужно силиконить в последнюю очередь, когда будут установлены двери и кабина будет стоять на своем месте.
Кстати не боимся размазывать силикон пальцем, для большей площади герметизации. Места герметизации необходимо протереть тряпочкой пропитанной Уайт-спиритом или просто спиртом (оставшийся спирт можно использовать для приготовления "Ерша"). Так оно будет лучше.

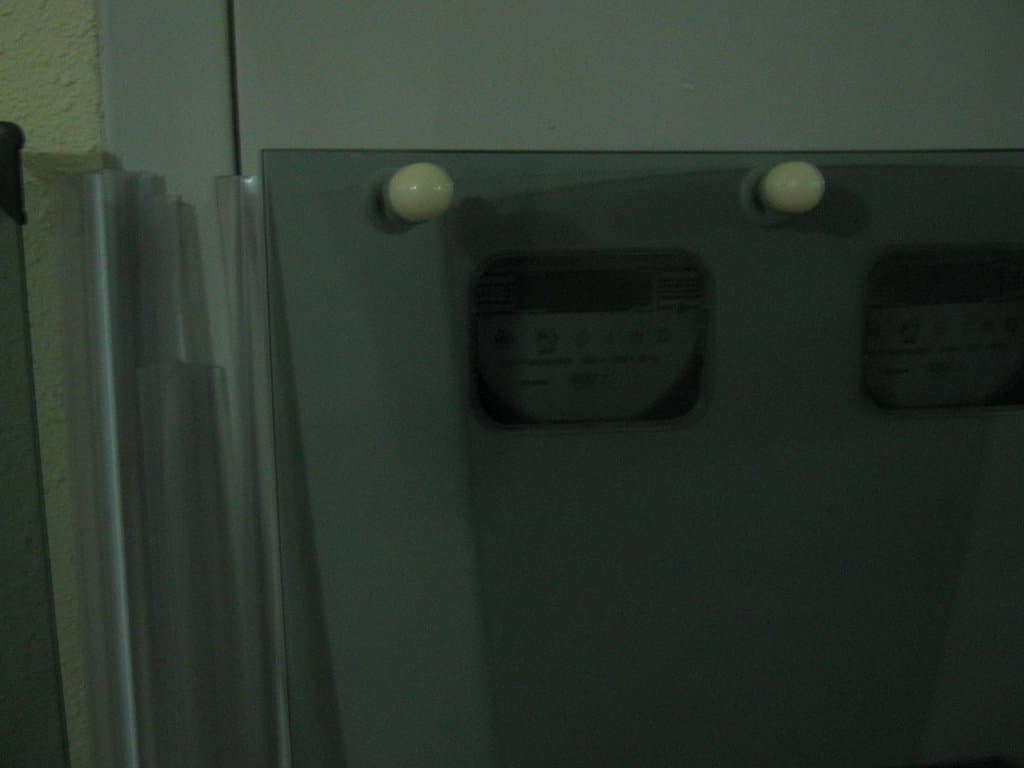

При монтаже элементов роликов и ресничек, чтобы правильно накрутить и установить элементы душевой кабины, нужно двери расположить правильно по отношению к друг другу так, как они будут установлены на каркас.

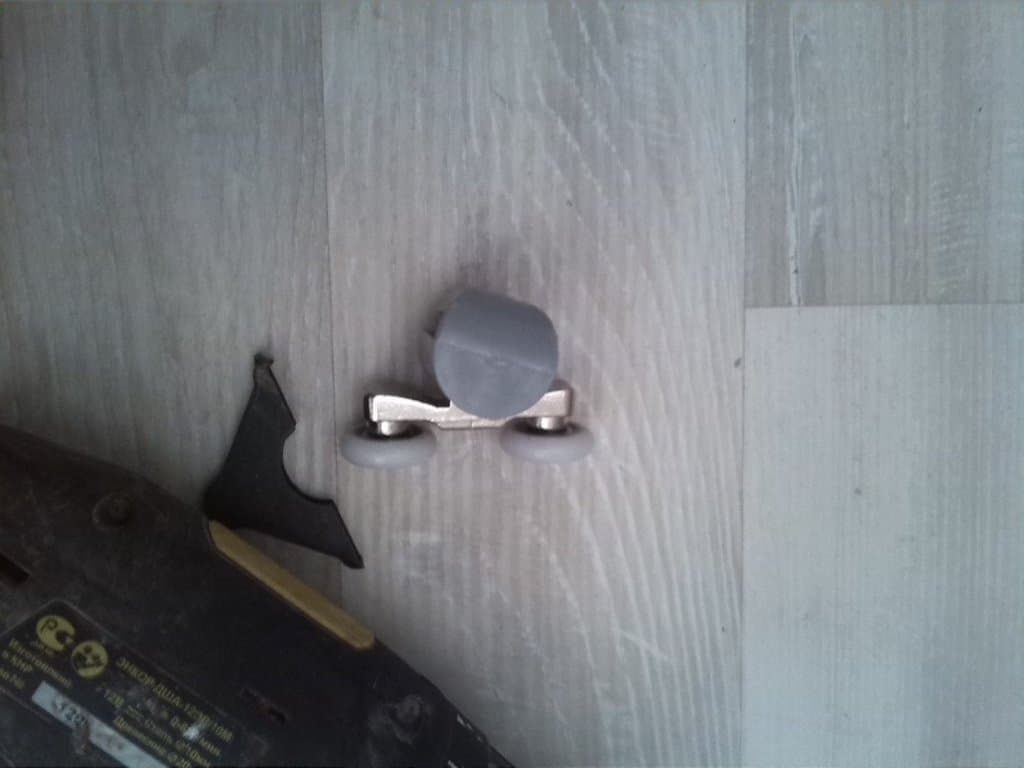

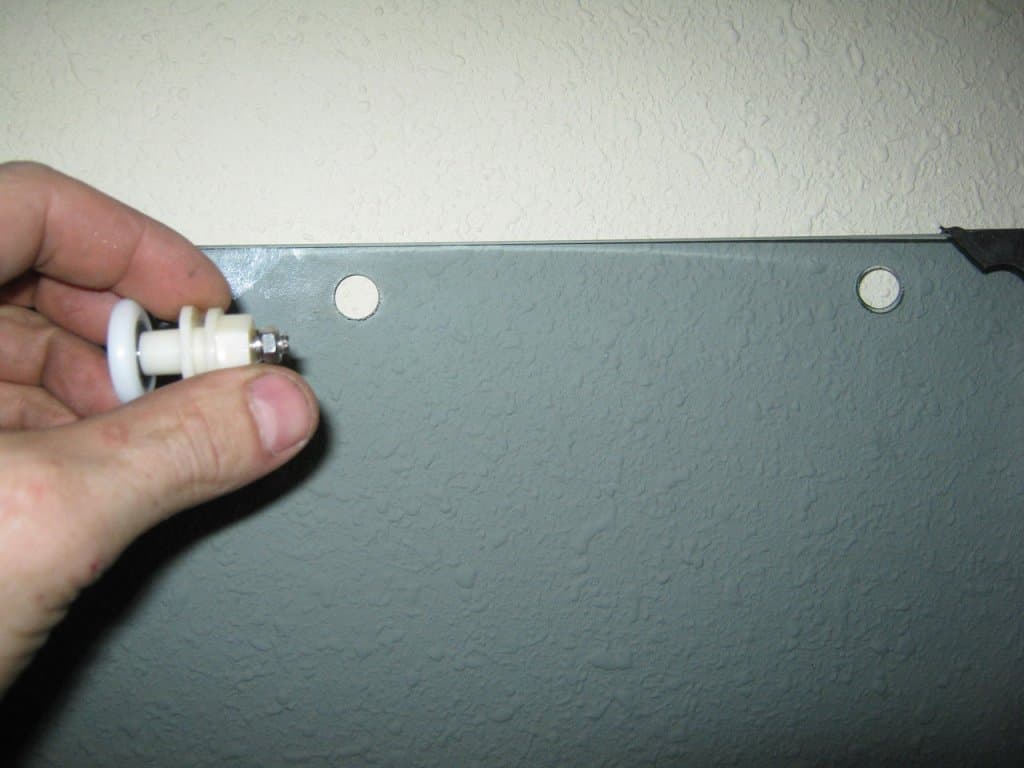

С вариантом ролика как на фото, устанавливаются только верхние ролики.
Если сделать иначе, Вы не сможете установить стеклянную дверь.
В первую очередь устанавливаются боковые передние стекла в пазы вертикальных профилей, предварительно на стекла надеваются пластмассовые уплотнители, которые можно смазать силиконом, но лучше маслом для лучшего скольжения во время установки. Паз на вертикальном профиле тоже рекомендую пройти смазкой.
Затем дверь вывешивается на профиле, а уж потом следует вставлять нижние ролики. Немного закручиваем.

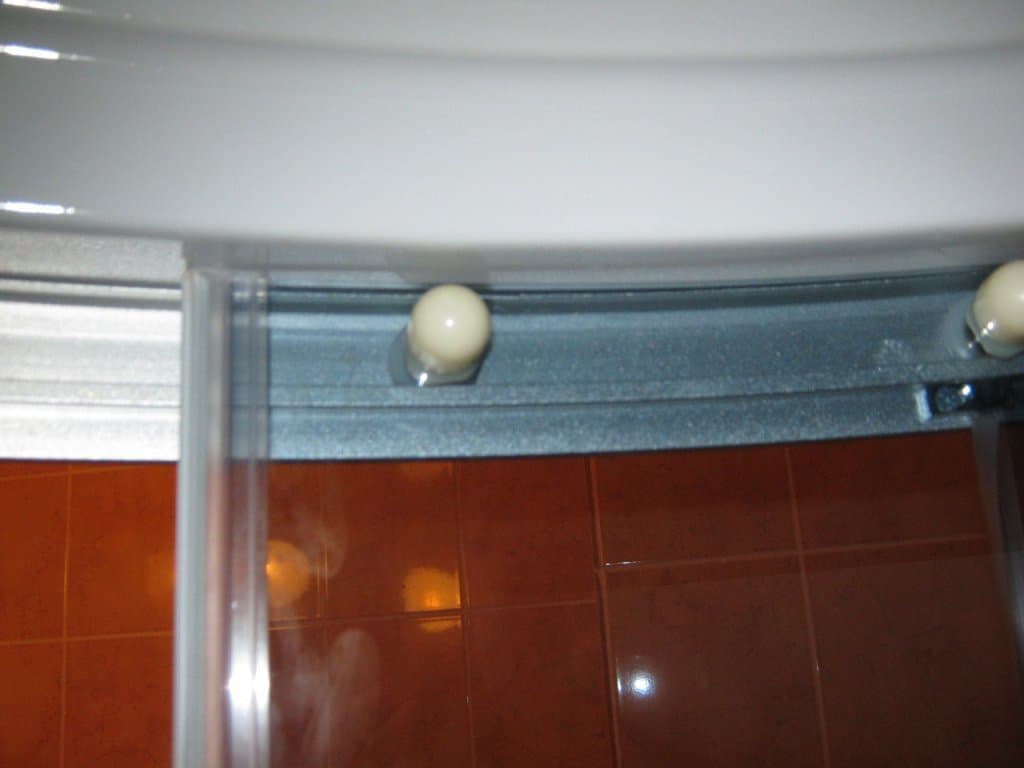

После монтажа двери на место в желоб для роликов, в роликах находятся эксцентрики, которые нужно поставить в положение максимального расстояния между роликами, то есть узкой частью эксцентрика вверх.
Здесь также особое внимание следует установить за затяжкой гаек на роликах, не переусердствуйте - стекло каленое, лопнет так, что не успеете опомниться. А под заказ ждать приходиться до 1 месяца.
Затем, после монтирования боковых передних стекол, наконец-то можно поставить и двери. После установки дверей смотрим как они закрываются, если магниты неплотно подходят к друг другу, нужно отрегулировать путем поворачивания эксцентриков на одно-роликовых держателях дверей или путем заворачивания шурупа в двух-роликовых держателях.
О двух-роликовых рассказ идет ниже.

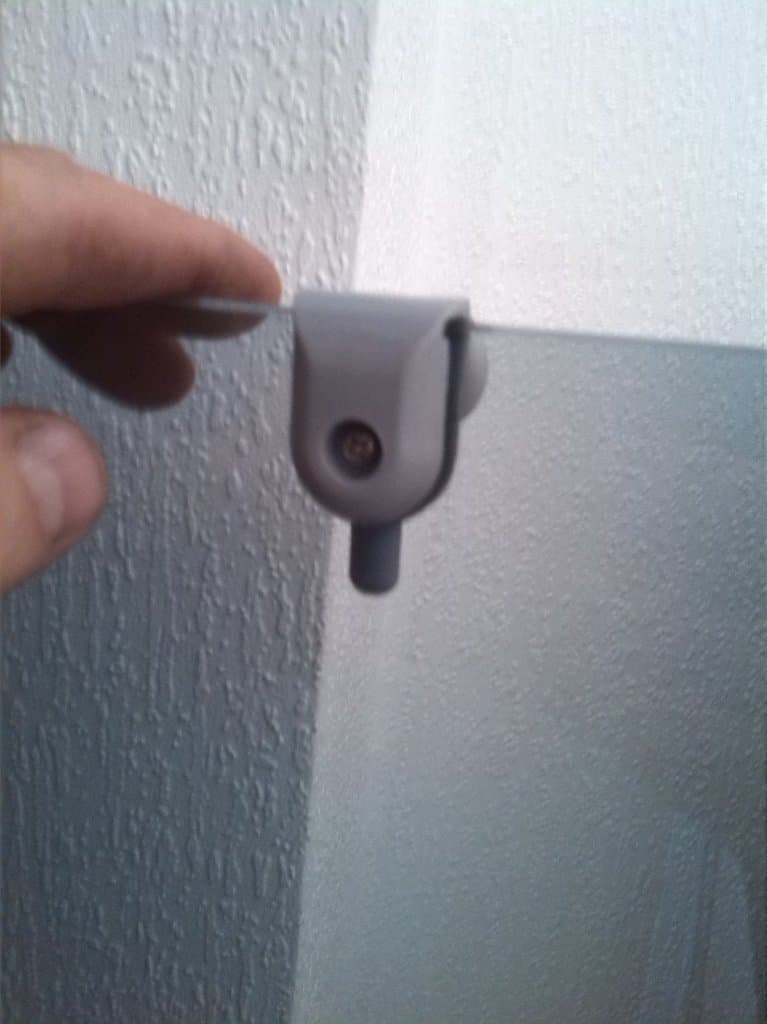

Вариант роликов №2:

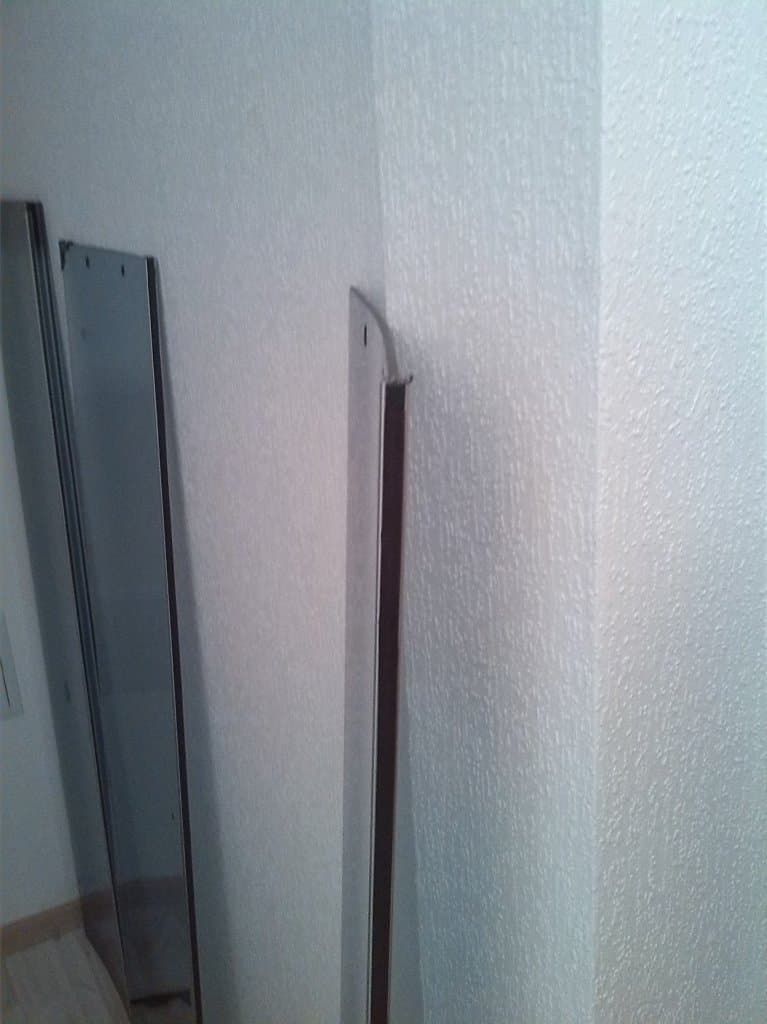

Определяем вогнутость дверей, смотря с торца дверей.
Определяем где верх, а где низ, это станет понятно когда Вы разместите двери друг напротив друга.

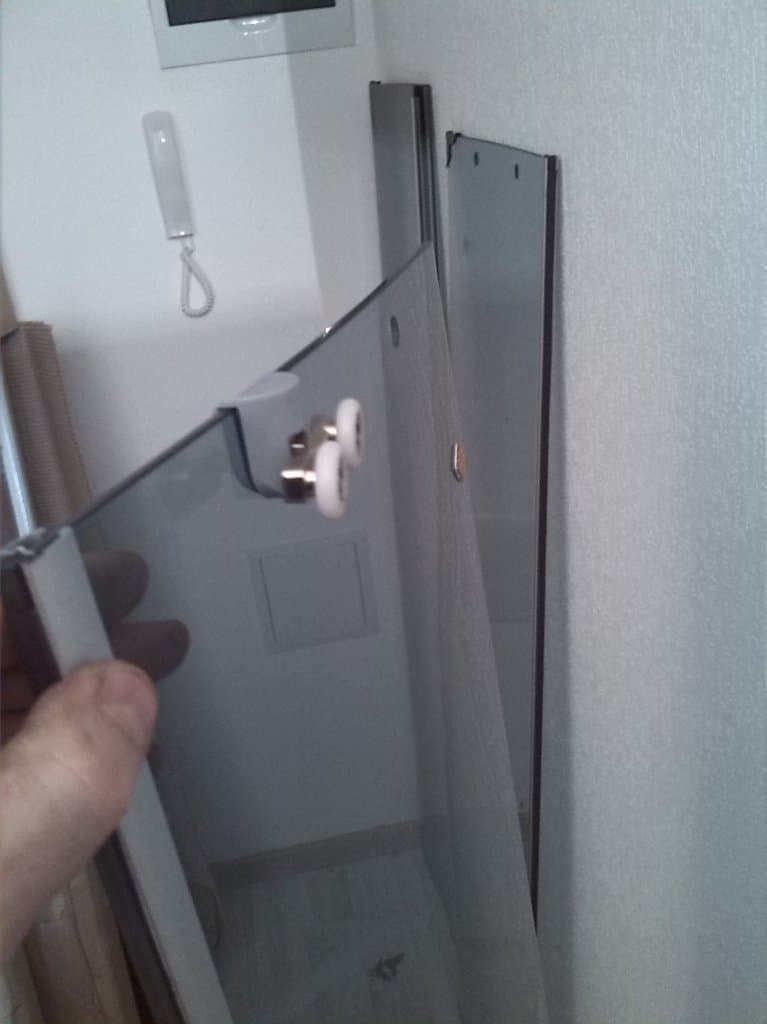

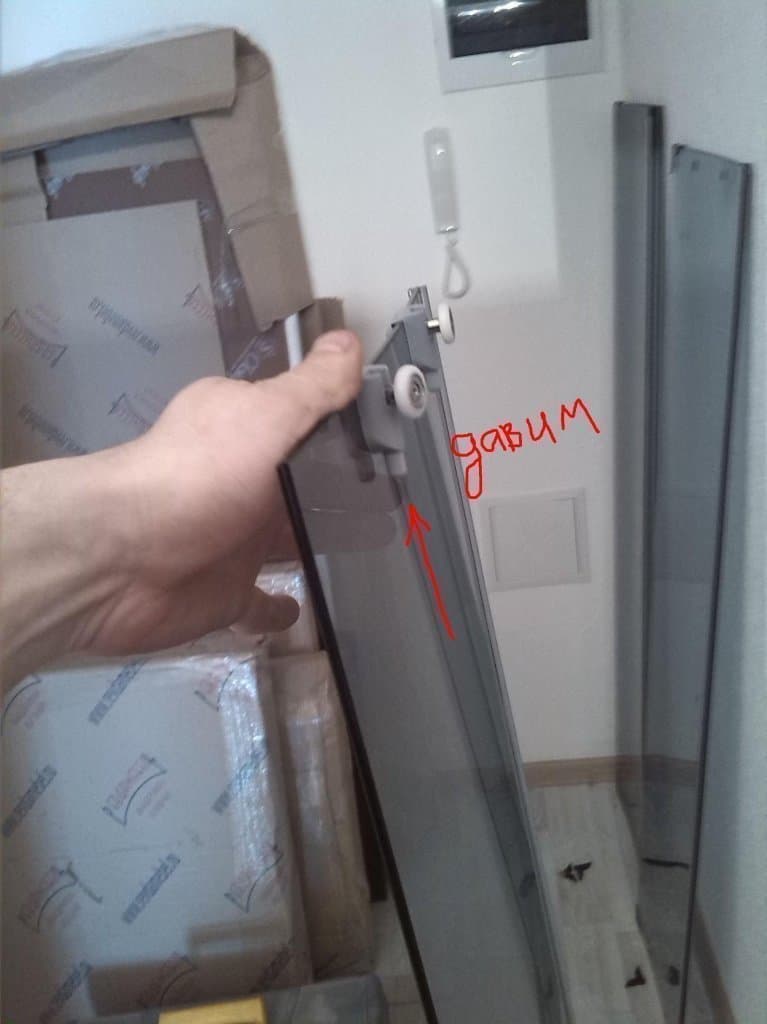

Вывешиваем дверь на верхних роликах, остается вставить только нижние .Это сделать легко - необходимо нажать на кнопку и ролик сдвинется в самое нижнее положение.
Когда двери стоят, нужно их захлопнуть, а затем уже закручивать назад шурупы в верхних роликах, заодно при таком алгоритме вы отрегулируйте правильное прилегание дверей к друг другу.

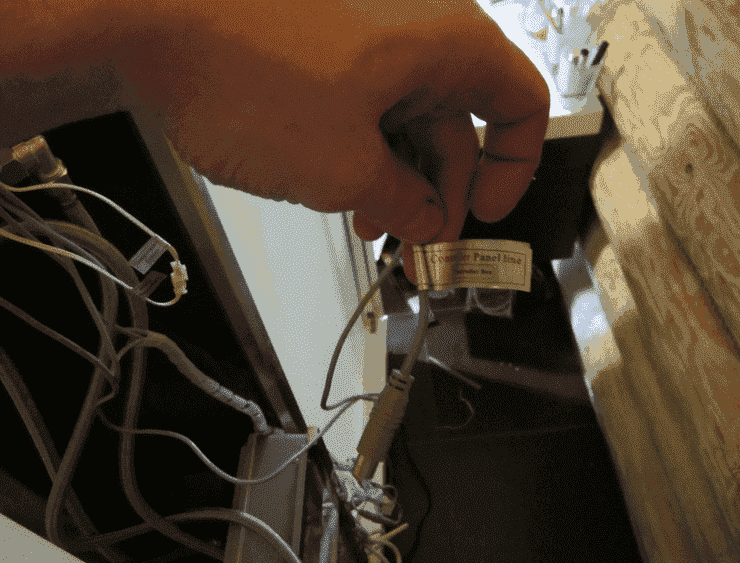

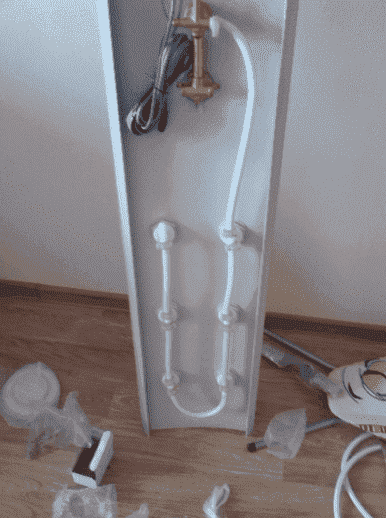

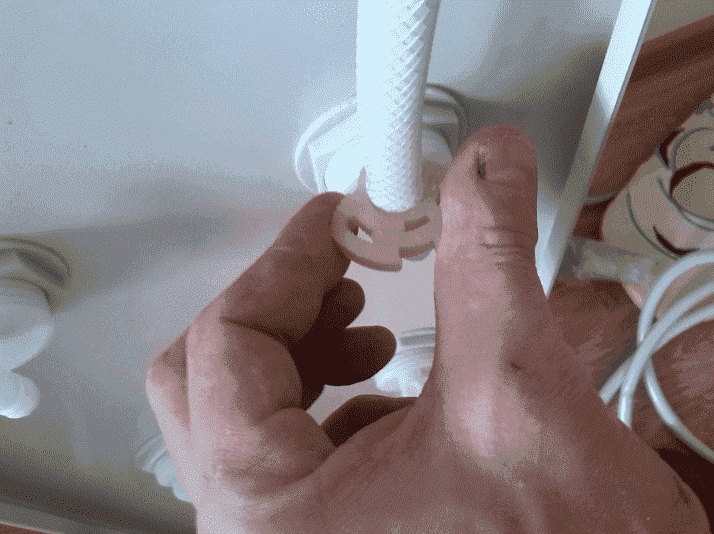

Теперь можно подсоединить кабину к горячей и холодной воде и канализации, но пока не стоит ее задвигать на то, место где она будет стоять - необходимо оставить небольшие зазоры для контроля над испытаниями.
При испытаниях поочередно включайте все функции кабины и наблюдайте за герметичностью соединений душевой кабины, если соединения трубок сифона не пропускают воду, то можно устанавливать нижнюю декоративную панель на место и пододвигать кабину на свое место.
Но здесь нужно продумать моменты, когда может продавиться гофра слива или перегнуться шланги. Обязательно смотрите с низу когда будете задвигать кабину на место.

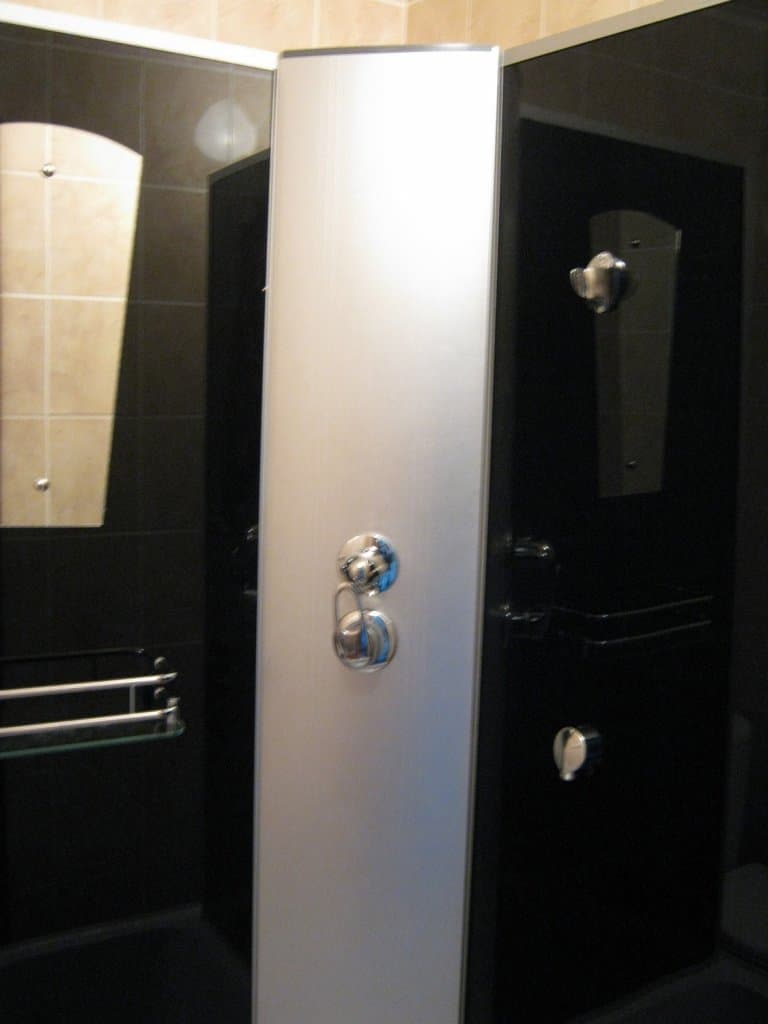

На этом наша сборка закончена! =)
Буду рад вашим вопросам и постараюсь ответить актуально.
Приятного просмотра
Инструкция написана сантехником, имеющим черный пояс по устранению конструктивных недоделок душевых кабин, Петровым В.С.
Дорогой Виктор, может у вас где-то замыкание и срабатывает защита? Воспользуйтесь мультиметром для прозвонки. Также поможет понять последовательное подключение приборов для исключения рабочих.

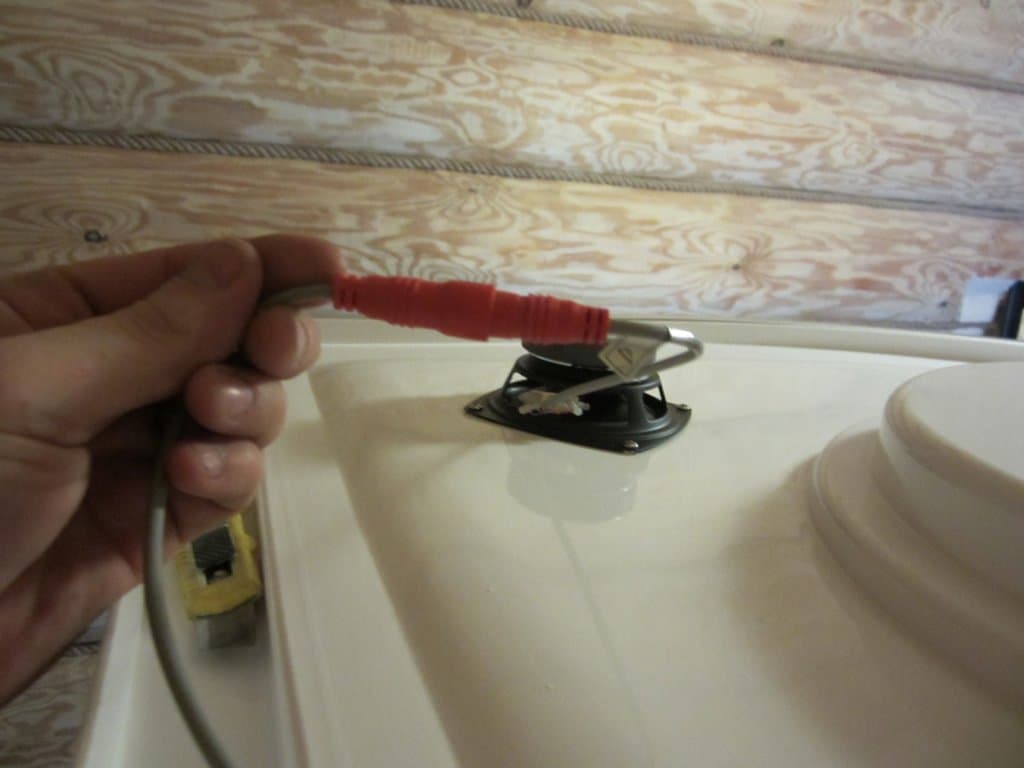

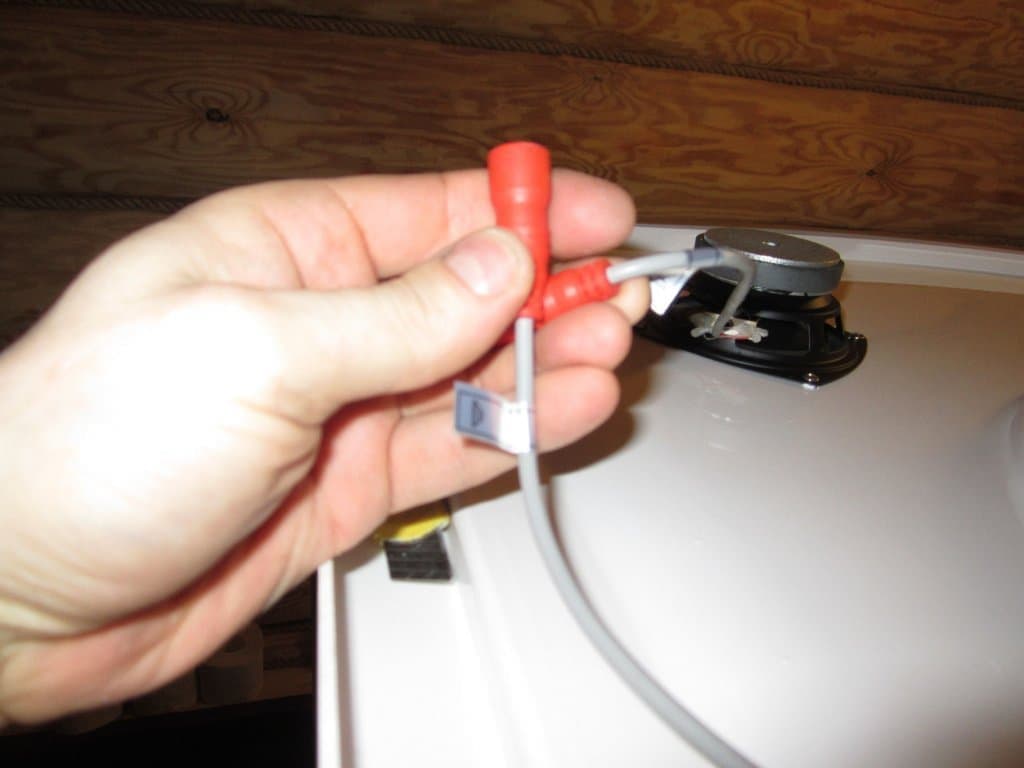

Добрый вечер, установил душевую кобину, подключил динамики и всю электрику по фишкам, включаю вилку в резетку а кабина включиться и выключается сразу... В чем может быть проблема???
